Manutenzione dell'alloggiamento del filtro per proteggere le membrane RO

Quando si trascura l’alloggiamento del filtro, ogni deviazione a monte si traduce in sollecitazioni differenziali, formazione di cloro, accumulo di particolato, biofilm, depositi di calcare e, alla fine, in quella sgradevole chiamata di assistenza in cui tutti danno la colpa alla membrana RO, anche se la membrana era solo un testimone. Perché continuare a interrogare la vittima?

Mi è capitato di visitare impianti in cui gli operatori erano in grado di stimare a memoria la conduttività di penetrazione dell’acqua osmotizzata, ma non avevano idea di quando fosse stato controllato l’O-ring dell’alloggiamento della cartuccia per l’ultima volta. Questo mi fa capire che l’impianto si limita a gestire i sintomi, non le cause. Per quanto riguarda la protezione delle membrane di osmosi inversa, l’hardware più economico produce in genere i guasti più costosi: un alloggiamento sporco, una cartuccia appiattita, una guarnizione che perde o un pozzetto pulito solo a metà che alimenta la membrana con un lento flusso di particelle.

Ecco la dura verità: la manutenzione delle membrane RO non inizia dal serbatoio a pressione, ma dal sistema di filtrazione.

Di solito è la membrana a essere incolpata quando l'alloggiamento smette di funzionare

La maggior parte dei guasti ai sistemi RO viene segnalata come un problema alle membrane, poiché è lì che la perdita diventa evidente. La circolazione cala. Il flusso di sale aumenta. La pressione di alimentazione sale. La pulizia chimica viene effettuata con una frequenza doppia rispetto al solito. A quel punto qualcuno sostiene che la qualità delle membrane non sia stata all’altezza.

Forse. Eppure ne dubito.

Uno strato di membrana non è un foglio magico; è una barriera in poliammide realizzata con cura che respinge i solidi in sospensione, gli ossidanti, l’olio, le impurità organiche, il ferro, il manganese, il calcare e gli sbalzi di pressione. L’alloggiamento del filtro ha il compito di ridurre tali sollecitazioni prima che raggiungano lo strato membranario. Se l’alloggiamento presenta perdite interne, trattiene i fanghi, favorisce la formazione di biofilm, perde fibre o lascia un prefiltro esaurito in funzione troppo a lungo, è l’impianto RO a pagarne le conseguenze.

Ecco perché la manutenzione degli immobili non è un semplice servizio di pulizia. È una questione di gestione dei rischi.

Un veicolo scelto e sottoposto a manutenzione in modo adeguato Cartuccia filtrante pieghettata in PP per impianti di depurazione dell'acqua può proteggere le membrane a valle dalla penetrazione di particelle, ma solo se la tenuta dell’alloggiamento, l’adattamento della cartuccia, la compressione del tappo terminale e i tempi di sostituzione vengono considerati parte integrante dello stesso sistema. Una cartuccia di alta qualità all’interno di un alloggiamento trascurato non garantisce una protezione di alta qualità. È solo un costoso ornamento.

Cosa garantisce realmente la manutenzione dell'alloggiamento del filtro

La manutenzione dell'alloggiamento del filtro garantisce quattro aspetti fondamentali: l'integrità della cartuccia, la circolazione dell'acqua, l'affidabilità delle guarnizioni e la ritenzione delle impurità a monte della membrana RO. In parole povere, l'alloggiamento dovrebbe far passare l'acqua attraverso il prefiltro, non aggirandolo, né attraverso un percorso di bypass crepato, né attraversando uno strato di sedimenti che diventa un terreno fertile per la formazione di biofilm.

Sembra una cosa normale. Ma non lo è.

Mi è capitato di vedere alloggiamenti aperti dopo un “intervento di manutenzione ordinaria” in cui era stata sostituita la cartuccia, ma la vasca non era mai stata pulita. Il tecnico ha sostituito il filtro lasciando all’interno fango marrone, fibre della cartuccia, residui di guarnizioni e una patina microbica. A quel punto, alla nuova cartuccia è stato chiesto di funzionare all’interno di un recipiente a pressione sporco. È come mettere dei guanti sterili direttamente in un contenitore di olio e definire l’operazione igienica.

Un alloggiamento protegge le membrane RO solo quando si verificano le seguenti condizioni:

La cartuccia si adatta perfettamente allo spazio disponibile, senza disallineamenti dei tappi terminali né vuoti da compressione.

L'O-ring o la guarnizione garantisce una tenuta uniforme, senza punti di appiattimento, rigonfiamenti, tagli o aggressioni chimiche.

Prima di installare il filtro nuovo di zecca, si pulisce l'interno dell'alloggiamento.

Prima della rimessa in funzione vengono controllati lo sfiato, il tubo di scarico, la fascetta e il dispositivo di chiusura.

Prima e dopo la sostituzione viene registrato lo stress differenziale.

Il grado di filtrazione in micron della cartuccia deve corrispondere al livello di rischio dell’acqua di alimentazione, non all’umore del reparto acquisti.

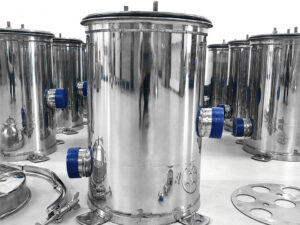

Nei sistemi industriali, preferisco gli alloggiamenti in acciaio inossidabile nei casi in cui la pressione, il livello di temperatura, i prodotti chimici utilizzati per la pulizia e i cicli meccanici siano fattori rilevanti. A alloggiamento del filtro angolare in acciaio inox Non è sempre indispensabile per la lucidatura ad acqua in condizioni di carico leggero, ma negli impianti in cui si utilizza acqua calda, si adottano procedure di pulizia aggressive o si registrano forti variazioni nella quantità di solidi presenti, gli alloggiamenti in plastica possono rivelarsi un falso risparmio.

I dati inaffidabili che gli operatori devono monitorare

Lasciate perdere i dati superflui. Monitorate ciò che permette di prevedere il danneggiamento della membrana.

Il set minimo di dati per la manutenzione degli alloggiamenti dei filtri dovrebbe includere la pressione in ingresso, la pressione in uscita, la pressione differenziale, la torbidità dell’acqua in entrata, l’indice SDI (se disponibile), il cloro libero dopo la filtrazione a carbone, le ore di funzionamento delle cartucce, il giorno della pulizia, la data di sostituzione delle guarnizioni e le iniziali dell’operatore. Sì, proprio le iniziali. I registri di manutenzione anonimi sono il luogo in cui la responsabilità va a finire.

Per quanto riguarda la sostituzione del prefiltro dell’impianto RO, non mi piacciono le regole basate esclusivamente sul calendario. “Ogni tre mesi” suona bene su un foglio di calcolo, ma all’acqua grezza non interessa il calendario. Le piogge, gli straripamenti dell’edificio, le alghe stagionali, la manutenzione delle tubature, le particelle di carbone e la pulizia dei serbatoi a monte possono intasare una cartuccia nel giro di pochi giorni.

Il tempo impiegato più lo stress.

Se una cartuccia pulita parte da una pressione differenziale compresa tra 0,05 e 0,15 MPa e sale bruscamente, significa che si è in presenza di un carico effettivo, di accumulo di incrostazioni, di deviazione del flusso, di una scelta errata della granulometria o di una cartuccia che cede sotto lo stress e la tensione. Non limitatevi a sostituirla e andare avanti. Aprite l’alloggiamento ed esaminate i segni evidenti. Fango, ruggine, depositi di carbonio nero, polvere bianca, limo o sabbia: ognuno di questi elementi racconta una storia diversa.

E se la differenza di pressione non varia mai? Diffidate. Un prefiltro che non mostra alcun aumento di pressione in condizioni di sporcizia potrebbe essere bypassato, sovradimensionato, fissato in modo inadeguato o installato in modo errato.

Il silenzio mente.

La scelta della cartuccia è una decisione che riguarda la manutenzione, non solo l'acquisto

Si discute spesso sulla sostituzione dei filtri antisporcizia nei sistemi a osmosi inversa (RO) come se la classificazione in micron fosse l’unico fattore da considerare. Ma non è così. Una cartuccia da 5 micron può comportarsi in modo molto diverso a seconda della geometria del materiale filtrante, della capacità di trattenere lo sporco, della tenuta del tappo terminale, della portata, della compatibilità chimica e del design dell’alloggiamento.

Il polipropilene plissettato è utile quando si richiedono caratteristiche quali superficie, ridotta caduta di pressione e lavabilità o elevata portata. Le cartucce avvolgute con filo possono rivelarsi resistenti e tolleranti in presenza di detriti molto più pesanti, in particolare nei casi in cui la profondità di carico è un fattore critico. Nel pretrattamento per la desalinizzazione, valuterei sicuramente con attenzione filtri per l'acqua a spirale per la desalinizzazione obbligatoria laddove il materiale in alimentazione apporta una quantità variabile di solidi in sospensione e l’operatore necessita di un sistema di raccolta delle polveri robusto piuttosto che di un sistema sofisticato da sala espositiva.

La sostituzione del filtro a carbone per garantire la sicurezza delle membrane RO è un’operazione a sé stante. Il carbone non serve solo a eliminare il sapore e l’odore nei sistemi RO commerciali, ma è principalmente utilizzato per la declorazione. Le membrane RO composite a film sottile non tollerano bene l’esposizione diretta agli ossidanti, e il settore ha imparato che un problema legato al cloro può trasformare un semplice inconveniente relativo alle membrane in un vero e proprio disastro commerciale.

Eppure il carbonio comporta delle minacce tutte sue. Può perdere particelle fini. Può favorire la proliferazione biologica. Può esaurirsi prima del previsto. Pertanto, lo spazio dedicato al carbonio dovrebbe essere lavato, controllato e protetto mediante un sistema di depurazione a valle, quando necessario. Se nelle abitazioni post-carbonio compaiono tracce di sporco nero, significa che la membrana non è protetta; sta infatti subendo una lenta sabbiatura causata dallo sporco di carbonio.

Per gli impianti che stanno realizzando o ampliando linee di trattamento complete, è opportuno valutare il percorso di pretrattamento come un unico pacchetto, anziché come un insieme casuale di alloggiamenti. Un fornitore che riconosca Configurazione dei filtri dell'impianto di trattamento delle acque per i sistemi industriali può contribuire a ridurre il classico squilibrio: un RO sovradimensionato, un prefiltro sottodimensionato e driver chiamati a contrastare tali effetti.

Come pulire l'alloggiamento del filtro RO senza causare nuovi problemi

La pulizia di un filtro immobiliare non è complicata, ma in genere viene eseguita in modo pessimo.

Per prima cosa, isolare e depressurizzare l'impianto. Aprire la valvola di sfiato. Svuotare completamente. Rimuovere la cartuccia esaurita senza far cadere i residui nel percorso della presa elettrica. Controllare la cartuccia prima di gettarla via. Quel filtro esaurito è un record sul campo.

Quindi pulire l'interno dell'impianto con dispositivi e prodotti chimici adeguati. Evitare che il metallo graffi le vasche in plastica. Evitare l'uso di solventi di provenienza sconosciuta. Evitare l'esposizione al cloro in prossimità delle parti che alimentano direttamente gli strati di membrana composita a film sottile, a meno che l'impianto non sia stato correttamente isolato, lavato e verificato prima del riavvio.

L'obiettivo non è ottenere una pulizia "da profumo". L'obiettivo è garantire l'assenza di residui, la sicurezza della tenuta e la stabilità al riavvio.

Controllare la coppa, la testata, il montante centrale, la molla, il bordo della lama, la sede del tappo terminale, il morsetto, il tappo di scarico, lo sfiato dell’aria, la scala di pressione e la scanalatura dell’O-ring. Sostituire le guarnizioni danneggiate prima che smettano di funzionare. Lubrificare esclusivamente con lubrificante compatibile. Reinstallare la cartuccia nella direzione corretta se il modello è direzionale. Serrare in base al tipo di alloggiamento, non a occhio.

Quando la filtrazione dei fluidi sanitari in acciaio inossidabile viene impiegata in configurazioni multistadio, la tecnica di pulizia assume un’importanza ancora maggiore, poiché ogni fase può proteggere o contaminare quella successiva. A sistema di filtraggio dei fluidi in acciaio inossidabile a più stadi, realizzato su misura offre agli operatori un controllo molto maggiore, ma allo stesso tempo offre loro più punti in cui creare bypass nascosti se le guarnizioni e le cartucce vengono trattate con noncuranza.

La tabella di manutenzione che vorrei venisse utilizzata da molte più piante

Utilizzate questi valori come riferimento di base, quindi adeguateli in base alla qualità dell'acqua di alimentazione, alla portata, al tipo di cartuccia e al grado di sensibilità della membrana RO.

Punto di manutenzione	Cosa esaminare	Indicazioni	Azione	I rischi delle membrane RO se trascurate
Immobili interni	Fango, ruggine, melma, penalità per carbonio, autonomia	Ciotola sporca dopo la rimozione della cartuccia	Pulire e sciacquare prima di inserire la nuova cartuccia	Incrostazioni da particolato, formazione di biofilm
O-ring o guarnizione	Tagli, gonfiore, appiattimento, aggressione chimica	Lacrimazione, compressione irregolare, segni di bypass	Sostituire la guarnizione, verificare lo stato della scanalatura	Bypass dell'acqua non filtrata
Montaggio della cartuccia	Lunghezza, tipo di tappo terminale, compressione della guarnizione	Cartuccia allentata, estremità schiacciata, gioco nella sede	Utilizzare cartucce con caratteristiche tecniche adeguate	Passaggio di solidi in linea retta
Pressione differenziale	Andamento delle sollecitazioni in ingresso/uscita	Aumento rapido o nessun aumento in generale	Sostituire il filtro o verificare il bypass	Maggiore pressione di alimentazione, incrostazioni più rapide
Fase carboniosa	Cloro libero, penalità relative al carbonio, ore di soluzione	Sviluppo del cloro, penalità per il nero	Sostituire il carbone, sciacquare, aggiungere un post-filtro se necessario	Danni ossidativi alla membrana
Sfiato e scarico	Problemi con le corde, perdite, aria intrappolata	Martello pneumatico, riattivare l'impulso di pressione	Correzione e riavvio graduale	Usura meccanica delle cartucce e delle membrane
Valutare l'accuratezza	Valutare l'attività e la taratura	Misura non valida, valori di pressione difficili	Modificare o regolare il calibro	Scelte sbagliate in materia di manutenzione
Documento sulle procedure di pulizia	Data, operatore, sostanze chimiche, versione della cartuccia	Registrazioni mancanti o appunti vaghi	Scheda di registrazione sistematica	Errori ricorrenti senza causa apparente

Il miglior prefiltro per la protezione dello strato della membrana RO dipende dalla modalità di guasto

Non esiste un prefiltro universale che sia il migliore in assoluto per la protezione delle membrane RO. Chiunque vi dica il contrario sta solo cercando di vendervi qualcosa.

Per sabbia e detriti grossolani, le cartucce a profondità o un sistema di filtrazione a più stadi con sacchetto e cartuccia potrebbero rivelarsi una scelta più oculata rispetto al ricorso immediato a filtri a pieghe di alta qualità. Per le particelle fini di carbone, è importante utilizzare una cartuccia di rifinitura a valle. Per ruggine e residui di tubazioni, sono fondamentali la facilità di pulizia e la capacità di trattenere lo sporco. Per i sistemi soggetti alla formazione di biofilm, sono fondamentali l’accessibilità per la sanificazione e la riduzione dei punti morti. Per le applicazioni industriali ad alta portata, sono fondamentali la resistenza alla pressione e il supporto delle cartucce.

È qui che, di tanto in tanto, si parla anche dei media "d'acciaio". A filtro personalizzato in rete metallica sinterizzata per uso commerciale può rivelarsi utile quando il processo richiede filtri metallici riutilizzabili, un’elevata resistenza meccanica o la capacità di resistere a condizioni operative estreme. Non si tratta di una soluzione universale per ogni linea di pretrattamento RO, ma nelle applicazioni commerciali più impegnative, limitarsi a considerare solo i prodotti monouso può essere imprudente.

La domanda da porsi è questa: da cosa viene realmente protetta la membrana?

Se la risposta è “non importa”, significa che la progettazione del pretrattamento non è stata effettivamente studiata a sufficienza.

La mia regola ferrea: aprire l’alloggiamento prima di danneggiare lo strato di membrana

Quando un impianto RO perde efficienza, vorrei che si verificasse lo stato dei filtri prima che il fornitore delle membrane venga criticato. Non dopo. Prima.

Esamina la cartuccia. Aprila se il guasto comporta costi elevati. Verifica la presenza di accumuli di fango, residui carboniosi, melma, corrosione, tracce di spari, aloni d’olio, pieghe schiacciate, telescopaggio, guasti al tappo terminale e distribuzioni irregolari della polvere. Un accumulo irregolare di polvere indica solitamente un problema di distribuzione del flusso. Una striscia pulita su una cartuccia sporca può segnalare un bypass. Un nucleo caduto può indicare una sollecitazione differenziale estrema. La presenza di schiuma suggerisce che l’interno della cartuccia sia diventato un vero e proprio incubatore biologico.

Non è un lavoro allettante. Ottimo. Il glamour ha mandato all’aria diversi piani di bilancio per la manutenzione.

La manutenzione delle membrane RO è essenzialmente una questione di routine: pulizia degli impianti, cartucce adeguate, pressione regolata, carbone attivo verificato, dati registrati e nessuna ipotesi azzardata. Questa routine è più economica della sostituzione d’emergenza delle membrane.

FAQ

Che cos’è la manutenzione dei filtri in un impianto a osmosi inversa?

La manutenzione dei filtri immobiliari consiste nella valutazione periodica, nella pulizia, nel fissaggio, nella sostituzione delle cartucce, nella verifica della pressione e nel controllo della riattivazione effettuati sul serbatoio che contiene i prefiltri a monte dello strato di membrane ad osmosi inversa, in modo che l’acqua venga convogliata attraverso il mezzo filtrante desiderato senza bypass, contaminazione o instabilità della pressione. In pratica, consiste nel pulire il pozzetto, ispezionare l’O-ring, verificare il corretto posizionamento delle cartucce, registrare la pressione differenziale, eseguire il risciacquo dopo il trattamento e sostituire gli elementi esauriti prima che compromettano la protezione dello strato della membrana.

Con quale frequenza è consigliabile sostituire il prefiltro RO?

La sostituzione del prefiltro RO deve basarsi sul carico differenziale, sulle ore di funzionamento della cartuccia, sui cambiamenti nella qualità dell’acqua e sulle restrizioni del fornitore, anziché esclusivamente su scadenze calendariali, poiché il carico di sedimenti, l’esaurimento del carbone, la torbidità stagionale e la domanda di circolazione possono variare più rapidamente rispetto a una routine di manutenzione mensile o trimestrale. Un programma fisso è accettabile solo se supportato da dati di tendenza. Se la sollecitazione aumenta rapidamente, la qualità dell’acqua subisce variazioni o compare cloro dopo il trattamento con carbone attivo, il filtro deve essere sostituito prima del previsto.

Come si pulisce in modo sicuro l'alloggiamento del filtro RO?

La pulizia dell'alloggiamento del filtro RO prevede l'isolamento e la depressurizzazione del contenitore, la rimozione della cartuccia utilizzata, il lavaggio dell'interno con metodi di pulizia compatibili, il controllo delle guarnizioni e delle superfici di appoggio, l'eliminazione dei residui e la riattivazione graduale, in modo che particelle, aria intrappolata o tracce chimiche non raggiungano la membrana RO. Gli operatori devono evitare l’uso di sostanze chimiche aggressive o non identificate, a meno che non siano stati verificati il materiale dell’alloggiamento, il materiale delle guarnizioni e il piano di isolamento della membrana a valle. Prima di installare una cartuccia nuova, l’alloggiamento deve apparire pulito, inodore e privo di detriti o parti allentate.

Perché la scelta del filtro al carbone è importante per la protezione della membrana RO?

La sostituzione del filtro a carbone è importante poiché il carbone attivo viene comunemente utilizzato per eliminare il cloro o gli ossidanti prima delle membrane composite a osmosi inversa (RO) a film sottile; il carbone esaurito può favorire la formazione di sostanze chimiche, mentre i letti di carbone vecchi possono rilasciare impurità o favorire la proliferazione di organismi biologici in condizioni operative sfavorevoli. Ciò rende il carbone sia un fattore di protezione che un fattore di rischio. Gli operatori devono controllare il cloro libero, le ore di funzionamento, la caduta di pressione e il trascinamento di particolato nero a valle degli stadi a carbone.

Qual è il prefiltro più efficace per proteggere la membrana RO?

Il prefiltro più efficace per la protezione dello strato della membrana RO è la cartuccia o il sistema di depurazione strutturato che si adatta al rischio effettivo dell’acqua di alimentazione, come detriti, corrosione, particelle fini di carbone, biofilm, olio o precursori di incrostazioni, mantenendo al contempo una circolazione costante e una pressione differenziale accettabile. Una cartuccia da 5 micron non è automaticamente la soluzione ideale. I media in PP pieghettato, a filo avvolto, a sacco, al carbone o metallici possono essere tutti appropriati a seconda della configurazione di riempimento, della portata, delle caratteristiche chimiche e dell’accessibilità per la manutenzione.

Smettila di trattare gli immobili come se fossero tubature

Un filtro immobiliare non è un tubo passivo dotato di un coperchio. È l’ultimo elemento di controllo prima che l’acqua di alimentazione raggiunga la membrana RO.

Se desiderate una durata della membrana molto più lunga, meno interventi di pulizia, uno stress operativo ridotto e meno arresti imprevisti, iniziate proprio da quella parte che tutti ritengono troppo semplice per poter presentare problemi. Esaminate l’alloggiamento. Pulitelo correttamente. Scegliete la cartuccia adatta al tipo di impurità. Monitorate lo stress. Tenete d’occhio la penetrazione del carbonio. Sostituite le guarnizioni prima che vi mettano in difficoltà.

E quando si verifica il seguente problema di prestazione del sistema RO, non iniziare dalla fattura relativa allo strato di membrana.

Inizia aprendo l'alloggiamento del filtro.
