Come ispezionare i cestelli dei sacchi filtranti per individuare eventuali danni e bypass

Lo sporco rivela i problemi. Quando il cestello di un filtro a sacchetto inizia a incidere il materiale, a intaccare la piastra tubiera o a creare un piccolo percorso di bypass vicino al collare, il sistema in genere emette un segnale di avvertimento prima di dare l’allarme: un’anomalia nella pressione differenziale (ΔP), una leggera traccia di sporco sul lato pulito, un ciclo di pulizia a impulsi che sembra “perfetto” finché qualcuno non apre effettivamente l’alloggiamento. Perché così tante squadre continuano ad affidarsi esclusivamente al manometro?

Ti darò la risposta che non tutti vorrebbero sentire: dato che una corretta Valutazione del cestello del filtro a sacchetto è lento, sporco e fonte di problemi politici. Può mettere in luce acquisti poco oculati, sostituzioni effettuate con noncuranza, tecniche di utilizzo dell’aria compressa inadeguate e cestelli che avrebbero dovuto essere rottamati già due fermi macchina fa.

Il vero intento di ricerca alla base dell'ispezione dei cestelli per sacchi filtranti

Chi effettua la ricerca non sta semplicemente navigando con calma. Si tratta di una ricerca mirata, che comporta un elevato rischio in termini di manutenzione. Ha bisogno di sapere Come valutare i cestelli per sacchi filtranti, ma dietro a ciò si nasconde una questione ancora più spinosa: “Il mio sistema di depurazione sta permettendo che il prodotto non filtrato aggiri il mezzo filtrante, e posso confermarlo prima che la produzione attribuisca la responsabilità al fornitore del filtro?”

Questo è importante perché bypass del sacchetto filtrante Non si tratta quasi mai di un unico grave difetto. Di solito è un accumulo di piccoli errori: un cavo del cestello piegato, una fascia di fissaggio deformata, una guarnizione usurata, una piastra tubiera deformata, un disallineamento del venturi e un registro di manutenzione compilato dopo pranzo a memoria.

Una realtà difficile da accettare: molte “borse negative” sono in realtà cesti scadenti.

Cosa fanno realmente i cestelli filtranti

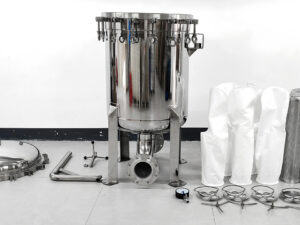

Il cestello del sacchetto filtrante, solitamente denominato “gabbia del sacchetto filtrante” negli impianti a filtri a maniche, sostiene il sacchetto in tessuto in modo che il gas o il liquido possano attraversare il materiale filtrante senza che questo si afflosci. Nei sistemi di raccolta delle polveri a getto d’aria pulsata, il cestello sostiene il sacchetto sia durante la filtrazione che durante gli impulsi di pulizia con aria compressa.

Niente di affascinante, a dirla tutta. Ma se la gabbia è ricurva, arrugginita, rotta, troppo piccola, troppo grande, saldata in modo approssimativo o montata decentrata, finisce per diventare uno strumento tagliente.

La stessa identica rigorosità si applica a tutti i gruppi di filtrazione. Nella filtrazione a cartuccia, i progettisti prestano estrema attenzione alla classificazione in micron, alla compatibilità dei materiali filtranti, alla geometria dei tappi terminali e al materiale delle guarnizioni; ad esempio, Cartucce per la rimozione dei residui di PP con opzioni da 1, 5, 10 e 25 micron dimostrano quanto l'efficienza di purificazione dipenda dalla corretta combinazione di materiale filtrante, guarnizione e alloggiamento. Anche i cestelli filtranti dovrebbero essere sottoposti allo stesso livello di attenzione, eppure vengono solitamente trattati come rottami metallici dotati di gambe.

Da dove ha inizio il danno: i punti deboli che nessuno vuole ammettere

Molti danni al cestello del filtro a sacchetto inizia in 4 luoghi.

In primo luogo, la zona del collare di guida. È lì che le vibrazioni, i supporti inadeguati e un montaggio scorretto causano l’abrasione. In secondo luogo, le corde verticali. Verificare la presenza di saldature rotte, nervature deformate, corrosione e estremità dei cavi che sembrano ami da pesca. In terzo luogo, la parte inferiore a forma di padella o il coperchio della gabbia. Se è scheggiato o sfalsato, il sacco potrebbe attorcigliarsi o deformarsi. In quarto luogo, l’interfaccia con la lamiera di protezione. È qui che le perdite possono rivelarsi costose.

Ho visto davvero delle liste di controllo per le ispezioni in cui c'è scritto “controllo visivo completo” dopo che qualcuno ha puntato una torcia su oltre 300 gabbie in 15 minuti. Quella non è un’ispezione. È una messinscena.

Il test di triage rapido: prima di estrarre ogni cestino

Iniziare con la verifica operativa. Registrare la differenza di pressione, la regolarità degli impulsi, la pressione dell’aria compressa, eventuali scarichi evidenti, la perdita di prodotto e tracce di polvere sul lato pulito. Un ΔP ridotto può indicare un bypass, così come la presenza di “sacchetti puliti”. Un ΔP elevato può segnalare un intasamento, umidità, aggressione chimica o sovraccarico.

Non esaltare un solo numero.

Segui questa sequenza di triage:

1. Esaminare l'andamento di ΔP su periodi di 7, 30 e 90 giorni.
2. Confrontare i risultati dei controlli sulla presenza di polvere nelle prese elettriche con le date di manutenzione.
3. Valutare il comportamento di scarico della tramoggia in termini di collegamento o reintegro.
4. Verificare l'eventuale perdita improvvisa di oggetti dopo la sostituzione della borsa.
5. Aprire la camera di distribuzione dell'aria pulita e verificare la presenza di tracce di sporco.
6. Contrassegnare le file sospette prima di prelevare i sacchi.
7. Disegnare i cesti subito dopo la dimostrazione della mappatura.

È proprio così che si smette di pensare. Ed è anche così che si evita di sostituire 400 sacchi quando sono solo 18 cesti difettosi a causare il danno.

Ispezione pratica dei cesti: il metodo di cui mi fido

Appoggiare il cestello su un tavolo di collaudo in piano. Farlo rotolare lentamente. Se traballa, significa che è deformato. Se oscilla, significa che non è a posto. Se le saldature appaiono danneggiate, incrinate, taglienti o corrose, alla fine sarà il sacco a pagarne le conseguenze.

Passare una mano guantata lungo ogni cavo verticale. Successivamente, passare un panno pulito sulla stessa area. Se il panno si impiglia, lo farà sicuramente anche il sacco. Utilizzare una lampada di ispezione da 300–500 lux, non una torcia scarica presa dall’armadietto della manutenzione. Verificare il diametro del cestello rispetto alle specifiche del sacco e della piastra tubiera. Controllare la resistenza dimensionale. Esaminare la tenuta del venturi. Ispezionare la flangia superiore.

E sì, rifiutate le gabbie che “potrebbero ancora funzionare”.”

Quella frase, in realtà, ti è costata più soldi di quanto i contenitori per rottami onesti ti costeranno mai.

Come individuare un bypass del sacchetto filtrante

Rilevamento di perdite nei sacchi filtranti Non si tratta solo di polvere fluorescente, anche se l’analisi al setaccio può rivelarsi utile quando il disegno sul lato pulito non è ben definito. L’individuazione dei bypass è un esercizio di ragionamento: individuare dove compare lo sporco, quindi tracciare il percorso più breve dallo sporco al pulito.

Prova a individuare questi indicatori:

• Sporcizia sul pavimento della camera di distribuzione dell'aria pulita
• Tracce di sporco intorno alle aperture della piastra tubiera
• Evidenti segni di sfregamento sul tessuto della borsa
• Polvere locale in prossimità di una fila o di un'area
• Polvere sul lato pulito dopo l'installazione di un nuovo sacchetto
• Anelli di abrasione in prossimità della fascia di brezza
• Incisione a rete metallica sul sacchetto
• Cuciture danneggiate che seguono la stessa direzione su più sacchi

L'indizio decisivo è la ripetizione. Un sacco che smette di funzionare può essere un problema isolato. Sei sacchi che smettono di funzionare esattamente nella stessa fila indicano un problema di attrezzatura, di flusso d'aria o di configurazione.

Tabella di valutazione: danni, prove e azioni

Risultati della valutazione	Probabile creazione	Pericol: deviazione	Cosa farei sicuramente
Corpo del cestello piegato	Uso improprio, conservazione inadeguata, installazione obbligatoria	Alto	Eliminare e scartare; non raddrizzare a meno che non rientri nelle tolleranze del produttore originale (OEM)
Saldatura affilata o cavo rotto	Costruzione scadente, deterioramento, usura	Alto	Rifiutare il cesto; controllare che la borsa corrispondente non presenti segni di abrasione
Polvere intorno all'apertura della piastra tubiera	Guarnizione difettosa, piastra tubiera deformata, fascetta a scatto allentata	Estremamente alto	Pulire, rimontare, controllare le guarnizioni, eseguire il test con polvere se necessario
Basso ΔP con polvere nelle prese elettriche	Bypass, sacchetto mancante, sigillatura insufficiente	Estremamente alto	Smettila di dare per scontato che “un basso livello di stress sia ottimo”; valuta subito il lato positivo
Elevato ΔP con cestelli intatti	Media ostruiti, umidità, ciclo di pulizia errato	Medio	Valutazione della pressione dell'aria, della frequenza degli impulsi, dell'umidità e del carico di sporco
Superficie della gabbia soggetta a usura	Gas acidi, condensa, squilibrio chimico	Alto	Aggiornamento del prodotto in prova: zincato, rivestito con resina epossidica, acciaio inossidabile 304/316
Istruzioni per la pulizia del sacco con un unico passaggio	Predisposizione al flusso d'aria, disallineamento, montaggio inadeguato della gabbia	Medio-alto	Controllare i deflettori di ingresso, la rettilineità della gabbia e la sollecitazione del sacco
Ripetuti guasti alle giunture	Borsa non adatta, gabbia non compatibile, stress da polso e ansia	Alto	Area della sacca di azione, diametro esterno della gabbia e allineamento dei giunti

I corsi di bypass che continuano a comparire

I soliti sospetti sono poco interessanti, ed è proprio per questo che sono pericolosi.

Una guarnizione mancante o danneggiata. Una fascia a scatto non completamente inserita. Una flangia del cestello che poggia con un gioco di 2–3 mm. Un foro della piastra tubiera ovalizzato. Un venturi montato decentrato. Un sacco installato con una torsione. Una gabbia trascinata sul cemento prima dell’installazione. Un impulso di aria compressa troppo aggressivo per i materiali filtranti usurati.

Allora, come ci si protegge dal bypass del sacchetto filtrante? Smettendo di considerare la configurazione come un lavoro fisico.

Utilizzare il sistema di montaggio a due persone sulle gabbie lunghe. Trasportare i cestelli in posizione orizzontale con l’assistenza adeguata. Non impilare le gabbie vuote fino a deformarle sotto il loro stesso peso. Mantenere le gabbie asciutte. Scartare quelle che presentano segni evidenti di ruggine. Istruire il personale a valutare l’intensità, non solo a cercarla.

Nel settore della depurazione dei liquidi, gli acquirenti riconoscono già l’importanza dei dettagli relativi alle estremità e agli O-ring; scoprite come Disposizioni delle unità d'estremità DOE, 222+Fin, 222+Apartment, 226+Fin e 226+Level regolazione dell'adattamento e logica di fissaggio. I team addetti ai filtri a maniche devono essere altrettanto esigenti per quanto riguarda le sedi delle piastre tubiere e la geometria delle gabbie.

Il registro di manutenzione non deve essere un'invenzione

Ecco la mia linea di condotta senza mezzi termini: se un impianto non è in grado di fornire i numeri di serie delle gabbie, la data di valutazione, il tipo di problema, il numero di compartimento e l’intervento effettuato, allora non dispone di un programma di manutenzione. Ha invece una routine di riparazione basata sulla memoria.

Per manutenzione dei sacchi filtranti industriali, registrare i seguenti campi:

• ID collezionista
• Area o riga
• Posizionamento della borsa
• Materiale del cestino
• Diametro e lunghezza del cesto
• Tipo di copertura
• Scoperta una falla
• Condizioni della borsa
• ΔP prima dell'esame
• ΔP dopo il riavvio
• Risultati del rilevamento delle perdite
• Iniziali del tecnico dell'assistenza
• Foto di riferimento
• Decisione di sostituzione

Mi piacciono le prove fotografiche perché sfatano i miti. È più difficile contestare una gabbia ricurva su uno schermo che una frase scritta su un quaderno.

Quando sostituire il cestello, e non solo il sacchetto

Sostituire il cestello qualora risulti deformato, arrugginito, fratturato, di dimensioni inferiori o superiori a quelle previste, ruvido al tatto, visibilmente ovalizzato, privo di elementi o se è ripetutamente causa di guasti al sacco.

Non aspettare che si verifichi un tragico fallimento.

Un cestello economico può rovinare una borsa costosa. Allo stesso modo, un cestello danneggiato può far sembrare che la borsa abbia un problema di qualità, compromettere i rapporti con i fornitori e spingere i team di acquisto a cercare prezzi più bassi per i tessuti, invece di occuparsi della struttura in acciaio che causa la perdita.

È qui che entra in gioco l'acquisto. Se il sistema richiede un supporto migliore, strati di qualità superiore o un controllo dimensionale più accurato, procurateveli. Nella produzione di sistemi di filtrazione, l'uniformità non è un pregio; prodotti come un Cartuccia filtrante in polipropilene filato da 5 micron dipendono da una geometria ripetibile, dalle opzioni del prodotto e da una struttura porosa regolata. I cestelli a sacchetto non sono filtri, ma proteggono i filtri. Questo li rende parte integrante delle prestazioni, non semplici componenti meccanici.

L'aspetto chimico: il deterioramento ne è la prova

Il deterioramento rivela cosa sta succedendo al sistema quando nessuno se ne accorge. I gas acidi, la condensa, l’esposizione diretta ai cloruri, l’elevata umidità e procedure di spegnimento inadeguate possono trasformare le gabbie in veri e propri pezzi di ferro arrugginito.

Se l'umidità entra in contatto con la polvere, si può verificare l'agglomerazione. Se l'agglomerazione aumenta il ΔP, la pulizia a impulsi si intensifica. Se la pulizia a impulsi aumenta a causa di una gabbia danneggiata, il sacco si flette maggiormente. A quel punto la cucitura smette di funzionare, la piastra tubiera presenta perdite, il lato pulito si sporca e qualcuno sostiene che i sacchi fossero difettosi.

Racconto accattivante. In generale, incompleto.

Per gli impianti che utilizzano sistemi di filtrazione misti, è utile confrontare la compatibilità dei prodotti tra i diversi sistemi. I prodotti a base di carbone e PP, come ad esempio un Cartuccia filtrante al carbone attivo con UDF granulare da 10 pollici, attivata, per la prefiltrazione ci ricordano che i problemi relativi ai fluidi, alla chimica e agli alloggiamenti non possono essere considerati separatamente. I cestelli dei filtri a maniche dovrebbero essere sottoposti alla stessa analisi chimica: acciaio zincato, acciaio con rivestimento epossidico, acciaio inossidabile 304, acciaio inossidabile 316 o leghe specializzate, a seconda del flusso di gas e del punto di rugiada.

La regolarità dell'esame che consiglio

Per i collettori sottoposti a condizioni di esercizio normali, effettuare una valutazione durante le fermate per manutenzione e dopo ogni sostituzione del sacco. In caso di sporco ostinato, gas ad alta temperatura, sporco appiccicoso, condizioni di esercizio corrosive o ripetuti episodi di perdite, effettuare una valutazione mensile fino a quando non si individua il modello di guasto.

La risposta più facile è: “Attenersi alle indicazioni dell’OEM”. Sanzione. Si parte da lì. Tuttavia, se la presenza di polvere nelle prese, i valori di ΔP o la durata dei sacchi raccontano una storia diversa, è opportuno riconsiderare i dispositivi.

Un orario funzionale:

Problema operativo	Frequenza di valutazione del paniere	Frequenza di rilevamento delle gocce
Sporcizia compatta, asciutta e a bassa abrasività	Ogni 6–1 anno	Dopo la regolazione del sacchetto o in caso di emissione evidente
Terra minerale grossolana	Ogni 3–6 mesi	Trimestrale o dopo l'anomalia ΔP
Flusso di gas aggressivo o umido	Da mensile a trimestrale	Mese per mese fino a quando la situazione non si stabilizza
Nuova puntata dedicata alle borse	Durante l'installazione e dopo l'avvio, verificare	Durante il primo ciclo di funzionamento
Ripetuti problemi con le borse	Esame immediato dell'intera fila	Esame immediato e mappatura del lato pulito

Come si presenta un ricorso efficace contro un verbale di ispezione nel linguaggio commerciale

Un acquirente importante dovrebbe specificare la tolleranza del diametro esterno del cesto, il numero di cordicelle, la distanza tra gli anelli, la classe del prodotto, il rivestimento superficiale, la densità degli strati (ove pertinente), il design della parte superiore, il design del tappo inferiore, la compatibilità con il venturi e le modalità di imballaggio.

La confezione del prodotto? Sì. La confezione del prodotto.

Mi è capitato di vedere gabbie di buona qualità rovinate prima ancora di essere montate, perché erano state spedite, trascinate, accatastate e immagazzinate come se fossero recinzioni da ranch. Una gabbia che arriva qui ammaccata è già un problema di manutenzione.

È proprio qui che entra in gioco la mentalità da linea di produzione. Lo stesso cliente che chiede informazioni sulla ripetibilità in un Linea di assemblaggio delle cartucce filtranti al carbone attivo CTO È necessario chiedere ai fornitori dei cestelli informazioni relative all’uniformità delle saldature, all’adesione del rivestimento, al controllo delle maschere di fissaggio e alla documentazione di valutazione.

DOMANDE FREQUENTI

Che cos’è il bypass del sacchetto filtrante?

Il bypass del sacchetto filtrante consiste nel passaggio di gas o fluidi contaminati al di fuori del percorso di filtrazione previsto, generalmente a causa di una tenuta difettosa, di una piastra tubiera incrinata, di un cestello deformato, di un collare allentato, della mancanza di una guarnizione o di una sede del sacchetto danneggiata, consentendo ai particolati di raggiungere il lato pulito senza un adeguato filtraggio. In pratica, il bypass significa che il mezzo filtrante non sta più svolgendo la sua funzione nel processo. L’impianto può continuare a funzionare, ma l’efficacia della filtrazione è compromessa.

Come si controllano i cestelli dei sacchi filtranti per verificare la presenza di eventuali danni?

Per verificare la presenza di eventuali danni ai cestelli dei sacchi filtranti, rimuovere il sacco, pulire la superficie del cestello, far rotolare il cestello su un tavolo piano, controllarne la rettilineità, ispezionare le saldature e gli anelli, verificare con il tatto la presenza di spigoli vivi, controllare il diametro e la lunghezza e segnalare eventuali segni di corrosione, crepe, deformazioni o punti irregolari. Il segreto sta nel tatto e nelle misurazioni. Gli occhi da soli non riescono a individuare bave, saldature imperfette e lievi problemi di ovalizzazione.

Cosa provoca il danneggiamento della gabbia del sacchetto filtrante?

I danni alla gabbia del sacchetto filtrante sono generalmente causati da un uso improprio, da un immagazzinamento inadeguato, dalla corrosione, dalla presenza di polveri nocive, da una pressione di impulso estrema, da un accoppiamento errato tra gabbia e sacchetto, da sollecitazioni termiche, da aggressioni chimiche o dall’installazione forzata attraverso un’apertura ristretta della piastra tubiera. La causa è raramente misteriosa. La maggior parte dei guasti è riconducibile a problemi procedurali, a scorciatoie nell’approvvigionamento o a una manutenzione affrettata.

In che modo posso individuare le perdite nei sacchi filtranti prima che aumentino gli scarichi?

È possibile individuare tempestivamente le perdite nei sacchi filtranti monitorando l’andamento della pressione differenziale, controllando la camera di raccolta dell’aria pulita, verificando la presenza di percorsi di polvere in prossimità delle aperture della piastra tubiera, effettuando ispezioni con polvere fluorescente, valutando i segnali dei rilevatori di perdite dei sacchi e confrontando i guasti per fila, area e data di installazione. I risultati più rapidi si ottengono grazie al riconoscimento dei modelli. I guasti casuali si manifestano in modo diverso rispetto ai bypass organizzati.

Come si evita il bypass del sacchetto filtrante?

Il bypass del sacchetto filtrante viene prevenuto grazie all’adeguamento della geometria del sacchetto, del cestello, della guarnizione e della piastra tubiera; alla riduzione dell’inclinazione dei cestelli curvi o con spigoli vivi; al corretto posizionamento delle fasce di tenuta; al controllo della pressione di impulso; all’analisi dei modelli di deposito della polvere sul lato pulito; e alla registrazione di ogni posizione in cui si è verificato un arresto del funzionamento dopo la manutenzione. La prevenzione non è un metodo isolato, ma una tecnica integrata fin dalle fasi di installazione, acquisto e valutazione finale.

Conclusione

La borsa viene criticata perché è morbida, appariscente e versatile. Il cestino, invece, non viene criticato perché sembra resistente nel tempo.

Questo è un ragionamento errato in materia di manutenzione.

Un forte Valutazione dei cestelli dei filtri a maniche Il programma considera ogni gabbia come un componente di supporto alla precisione, non come una struttura in cavo usa e getta. Verificare la rettilineità. Controllare le saldature. Ispezionare le superfici di tenuta. Verificare la presenza di ruggine. Esaminare la lamiera. Controllare il lato pulito. Quindi prendere nota di ciò che si è riscontrato prima che il rumore della produzione nasconda le prove.
