Come pulire correttamente i componenti interni dell'alloggiamento del filtro che si sono incrostazioni

Ho visto la pulizia “di routine” dell'alloggiamento del filtro trattata come un lavoro di pulizia, quando in realtà si tratta di manutenzione forense: la macchia sulla parete dell'immobile, la scanalatura annerita dell'O-ring, le incrostazioni marroni sotto la sede della cartuccia, il fango gelatinoso elencato sotto la porta della presa elettrica: ognuno di questi elementi ci informa su cosa sta facendo il sistema a monte quando nessuno si diverte. Allora perché molti impianti affidano ancora il lavoro alla persona meno preparata del turno?

Ecco un fatto difficile: la maggior parte della pulizia dei filtri è di tipo cosmetico. Gli operatori puliscono il piatto, lavano il coperchio, sostituiscono la cartuccia e la considerano recuperata. Poi lo stesso sistema si collega nuovamente dopo 72 ore. Il monitoraggio critica la cartuccia. L'acquisto incolpa il fornitore. Il vero colpevole è generalmente più semplice: i componenti interni del filtro non sono mai stati puliti correttamente.

Le linee guida OSHA per il lockout/tagout coprono la manutenzione e la manutenzione in cui l'avvio imprevisto, l'energizzazione o il lancio di energia immagazzinata possono danneggiare i lavoratori, e l'OSHA include chiaramente la pulizia e lo sblocco come attività di manutenzione. Gli immobili dei filtri sono recipienti a pressione, anche se nessuno nell'impianto li chiama così. Se li trattate con delicatezza, vi penalizzeranno.

Perché la pulizia dell'alloggiamento del filtro smette di funzionare negli impianti reali

Il settore ama le proprietà immobiliari scintillanti negli opuscoli. A me interessano le aree morte.

Un filtro in acciaio inossidabile può sembrare ordinato a prima vista, ma può ospitare biofilm sotto il labbro di chiusura, ferro ossidato nella carie dentale dello scarico, particelle di carbonio nell'ugello di uscita o deposito polimerizzato dietro un cestello di supporto. Nel servizio sanitario, questo è un rischio di contaminazione. Nelle soluzioni chimiche, può diventare un rischio di compatibilità. Nella terapia dell'acqua, può trasformarsi in un creep da caduta di pressione.

E in ogni servizio si finisce per fare cattiva informazione.

Le analisi delle sollecitazioni differenziali si verificano quando gli interni degli immobili sono sporchi. I prezzi del flusso finiscono per essere instabili. La durata della cartuccia risulta molto più breve di quanto non sia in realtà. Gli operatori iniziano a sovradimensionare i filtri, includendo immobili paralleli, o ad acquistare supporti più costosi quando la soluzione più economica era la pulizia meccanica e il controllo delle cause.

Se gestite sistemi inossidabili, iniziate dall'alloggiamento stesso. Un design efficace filtro igienico in acciaio inox immobiliare offre un minor numero di fori, una migliore pulibilità e una minore resistenza all'assemblaggio approssimativo.

Innanzitutto, riconoscere l'agente nocivo prima di toccare l'alloggio

Fare prima la pulizia. Controllare inizialmente.

Il deposito marrone potrebbe essere ossido ferrico, manganese, sostanze organiche cotte a caldo, argilla, feccia biologica, carbone degradato, detriti di guarnizione o un precipitato chimico causato dall'oscillazione del pH. La tecnica di pulizia cambia a seconda di quale sia il tipo di prodotto che si sta trattando. Una lavanderia caustica che agisce sui film di olio potrebbe toccare a malapena la gamma minerale. Un acido che rimuove il carbonato può attaccare la lega sbagliata, macchiare la passivazione o rovinare un elastomero.

Utilizzo un metodo di classificazione ordinario:

Tipo di fallo	Come si presenta	Causa tipica	Direzione di pulizia	Cosa non fare
Ossido di ferro/ruggine	Panni arancione-marrone, abrasivi, per le decolorazioni	Ruggine a monte, tubature vecchie, scarsa passivazione	Leggera decalcificazione acida, risciacquo, controllo della passivazione	Scrub boldy con dispositivi in acciaio al carbonio
Multe di carbonio	Polvere nera o striscio nero	Perdita di carbone attivo, prelavaggio insufficiente	Risciacquo a bassa pressione, detergente, lavaggio dello scarico	Reinstallare senza lavare a valle
Biofilm	Scivoloso, trasparente, odore aspro	Ristagno, acqua tiepida, basso residuo antibatterico	Detergente alcalino, igienizzante, tempo di contatto verificato	Si presume che la pulizia visiva indichi un controllo microbico.
Olio/ olio	Lucentezza arcobaleno, brutta pellicola	Riporto del compressore, olio di lavorazione, perdite di procedura	Sgrassatore alcalino, risciacquo a caldo	Usare il solvente senza revisione della compatibilità
Polimero/ resina	Film appiccicoso, giallo-bruno, fibroso, solidificato	Affinare il riporto, la ripartizione delle resine	Solvente o detergente speciale dopo la vagliatura	Riscaldare alla cieca e cuocere più a lungo
Scala	Bianco, grigio, crosta dura	Fermezza, silice, carbonato, spostamento del pH	Disincrostante acido, se adatto	Tagliarlo con dispositivi affilati in prossimità delle facce della guarnizione

È in questo caso che l'opzione cartuccia è ulteriormente importante. A Cartuccia filtro detriti in PP si comporterà in modo diverso rispetto a un componente dello strato di membrana o a un blocco di carbone attivo se sottoposto a fanghi, ossidanti o a un elevato carico di solidi.

La sicurezza viene prima della pulizia dell'alloggiamento del filtro

Depressurizzare due volte.

Sembra una paranoia, ma preferirei essere chiamato paranoico piuttosto che controllare un installatore che apre un serbatoio “morto” che ha ancora 6 bar dietro un otturatore bloccato, uno sfiato collegato o una linea di scarico carica di solidi compressi. Una custodia sporca può nascondere la pressione. Una cavità dentale cieca può contenere sostanze chimiche. Uno scarico ostruito può far sì che la bilancia non legga assolutamente nulla mentre il piatto mantiene ancora la potenza.

L'accezione di spazio ristretto richiesta dall'OSHA comprende spazi sufficientemente grandi per l'ingresso di persone, con accesso o uscita limitati e non sviluppati per un'occupazione costante; l'OSHA specifica inoltre che l'accesso avviene non appena una qualsiasi parte del corpo del partecipante attraversa l'apertura. Le grandi proprietà immobiliari, i recipienti a più cartucce, gli istituti finanziari a sacca e i dispositivi commerciali orizzontali hanno diritto a una conversazione prima che qualcuno si arrampichi, raggiunga o si appoggi all'interno.

La mia serie di pulizie preliminari non negoziabili si presenta così:

1. Interrompere il flusso e isolare i rubinetti a monte e a valle.
2. Bloccare le pompe, le chiusure azionate, i sistemi di controlavaggio, il dosaggio di sostanze chimiche e i controlli automatizzati.
3. Depressurizzare con lo sfiato assegnato, non rompendo il coperchio.
4. Scaricare interamente attraverso lo scarico del punto basso.
5. Confermare l'assoluta assenza di pressione con una bilancia convalidata e un percorso di sfiato aperto.
6. Informazioni sulla SDS di valutazione per i prodotti chimici catturati e per i rappresentanti dei detergenti.
7. Rimuovere cartucce, sacchetti, cestelli, molle, piastre di contenimento e guarnizioni.
8. Imbustare, etichettare o mettere in quarantena i componenti investiti per la valutazione.

L'U.S. Chemical Safety Board ha sempre rivelato le ragioni per cui i lavori di manutenzione intorno ai recipienti, alle chiusure e all'energia immagazzinata vanno male. In un documento pubblicato nel 2023, il CSB ha descritto un'operazione di pulizia in cui la pressione del sistema di 150 psi ha fatto saltare un tappo dopo che i dipendenti si erano liberati dei bulloni di mantenimento della pressione, causando un rilascio di idrocarburi e polimeri, un'accensione, danni estremi e sei vittime in un caso storico dell'Amoco usato come situazione di cautela.

Non è un “cinema di sicurezza”. È la spesa che sta per essere pagata.

Come pulire correttamente le parti interne dei filtri sporchi

Di seguito è riportata la procedura di campo a cui mi affido per la pulizia degli immobili commerciali a filtro.

Iniziare completamente ad asciugare quando è possibile. Fotografare le parti interne dell'alloggiamento prima del lavaggio. Fotografate da vicino la porta di ingresso, la porta di uscita elettrica, la sede della cartuccia, il cestello perforato, la scanalatura della guarnizione, la tasca di scarico, il canale di sfiato, le saldature, i fori e il fondo del coperchio. Non si tratta solo di pulire, ma di mantenere la prova.

Eliminare quindi i solidi allentati utilizzando salviettine non abrasive, spazzole di nylon, raschietti di plastica o un sistema di recupero a vuoto adatto al prodotto in questione. Non utilizzare mai spazzole in acciaio al carbonio su componenti interni inossidabili. Non utilizzare mai dispositivi affilati sulle superfici di fissaggio. E non gettate mai acqua ad alta pressione direttamente nella sede di una cartuccia, a meno che non vogliate poi cercare le perdite.

Ora risciacquate a fondo. Utilizzate lo scarico come testimone. Se lo scarico diventa nero, marroncino, lattiginoso o abrasivo, l'immobile non è pulito. Procedere finché la qualità del risciacquo non si mantiene.

Per i sistemi a cartuccia, prestare particolare attenzione al lato del coltello di fissaggio, alla scanalatura dell'O-ring, ai punti di contatto del tirante, alle piastre a molla e all'adattatore inferiore. Nei sistemi ad alto flusso, una sede sporca può escludere l'acqua pulita attorno a un componente nuovo. Questo rende innocente la nuova cartuccia e colpevole il documento di manutenzione.

Se l'alloggiamento è accoppiato con un Filtro a cartuccia ad alta portata da 40 pollici, Il flusso interno deve essere analizzato in modo più approfondito, in quanto l'alta portata aumenta il bypass, la direzione e le guarnizioni non correttamente posizionate. Le piccole particelle finiscono per essere un grande dibattito sulle prestazioni.

Abbinare la chimica di pulizia alle incrostazioni

La chimica non è un sapone con uno strato di laboratorio.

Per la gamma minerale, utilizzare un detergente acido compatibile, come l'acido citrico o un decalcificante approvato dal produttore. Per l'olio, utilizzare un detergente alcalino. Per il biofilm, pulire inizialmente e poi sterilizzare; il disinfettante non permea accuratamente lo sporco pesante. Per le penalizzazioni da carbone, utilizzare cicli ripetuti di risciacquo e scarico, poiché il carbone si nasconde nei pozzetti e nelle tasche delle prese elettriche. Per gli acciai ossidati, pulire delicatamente e controllare che non ci sia corrosione, ma solo scolorimento.

Eseguire un piccolo esame di compatibilità su guarnizioni e sigillanti prima del contatto completo. EPDM, FKM, silicone, PTFE, NBR ed elastomeri speciali non rispondono in modo simile a ossidanti, caustici, acidi, solventi o calore. Una guarnizione $4 può rovinare un alloggiamento $4.000 se si gonfia, si spacca o perde pezzi nella linea a valle.

La scheda di realtà sui filtri PFAS 2024 dell'EPA è rivolta all'acqua potabile, ma una lezione vale in generale: i filtri hanno restrizioni di certificazione, costi di manutenzione e ripercussioni sullo smaltimento, non solo i prezzi di acquisto. L'EPA ricorda che i sistemi di filtraggio possono variare da circa $20 a più di $1.000 prima dei costi di manutenzione, per cui i casi autorizzati devono essere esaminati attentamente.

La stessa logica si applica all'interno di un impianto. Il costo della pulizia non è solo la manodopera. Sono i tempi di inattività, l'acqua di risciacquo, la neutralizzazione chimica, la gestione dei rifiuti, la sostituzione delle guarnizioni, la riconvalida e il rischio di alta qualità di un riavvio anticipato.

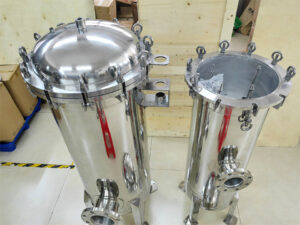

Pulizia dell'alloggiamento del filtro a manica rispetto alla pulizia dell'alloggiamento del filtro a cartuccia

Gli alloggiamenti delle borse sono molto più facili da riordinare.

Il cestello appare, il sacco appare, il piatto sembra aperto e tutti si rilassano. In realtà, il fango rimane sotto il bordo del cestello, i solidi si caricano nella cavità di uscita e le fibre del sacco strappate rimangono intrappolate nelle aperture. La pulizia del filtro a maniche deve comprendere l'esame del cestello sotto la luce, il lavaggio inverso, il controllo dei detriti dei giunti e la pulizia delle guarnizioni.

La pulizia dei filtri a cartuccia è molto più semplice perché la geometria della tenuta è molto più importante. Un filtro a cartuccia è caratterizzato dalla compressione del tappo terminale, dal fissaggio dell'O-ring, dal richiamo del bordo del coltello, dal posizionamento del perno centrale e, in alcuni casi, da più adattatori. Se questi elementi interni sono sporchi, è possibile installare una cartuccia costosa e ottenere comunque un bypass.

Per l'acqua potabile o per i sistemi di prefiltrazione, una configurazione combinata di detriti e carbone, come ad esempio un cartuccia filtrante a carboni attivi e sedimenti in PP presenta un ulteriore problema: le penalizzazioni per le emissioni di carbonio. Queste penalità non scompaiono facilmente. Migrano, si spalmano e si esauriscono nei bordi a basso flusso.

Verifica dell'ordine: Cosa significa veramente “fatto”

“Sembra ordinato” non è uno standard. È uno stato d'animo.

Un'adeguata documentazione sulla manutenzione del contenitore del filtro dovrebbe mostrarne l'evidenza. Come minimo, documentare le foto prima e dopo, le condizioni dell'aspetto investito, la sollecitazione differenziale prima della chiusura, la trasparenza del risciacquo, le condizioni della guarnizione, il prodotto chimico di pulizia utilizzato, l'ora di contatto, il pH o la conducibilità dell'ultimo risciacquo, se pertinente, e la coppia di rimontaggio o l'approccio alla chiusura.

Per i sistemi idrici ad alta purezza, alimentari, per bevande, farmaceutici o industriali sensibili, includono lo screening con tampone, l'analisi dell'ATP, delle particelle, il campionamento microbico, il TOC, la conducibilità o la conferma della passivazione, a seconda della soluzione.

L'istanza del CSB sul flusso di lavoro di Dow Louisiana è un utile ammonimento, anche se non si trattava di un breve articolo di filtro immobiliare; dopo l'esplosione del 14 luglio 2023 in un impianto di ossido di etilene, le raccomandazioni del CSB hanno spinto soprattutto gli enti normativi a risolvere il problema di come i recipienti che hanno attraversato l'ingresso in spazi confinati debbano essere lasciati puliti e pronti per l'avvio.

Questa frase deve perseguitare ogni supervisore della manutenzione. Il riordino non è completo finché l'apparecchiatura non è sicura e pronta per l'avviamento.

Tabella di contrasto dei metodi di pulizia

Metodo di pulizia	Il migliore per	Strumenti normali/ Chimica	Grado di pericolo	Tecnica di conferma	La mia opinione
Pulizia a mano libera	Fanghi leggeri, residui evidenti, sostituzione di routine della cartuccia	Salviettine antipelucchi, spazzola in nylon, raschietto in plastica	Ridotto a strumento	Test del bianco, immagini	Penalità per responsabilità lieve, non etica per fallo pesante
Risciacquo a bassa pressione	Detriti, sanzioni da carbonio, solidi sciolti	Acqua dell'impianto, acqua DI, acqua di risciacquo filtrata	Basso	Flusso del tubo di drenaggio libero, controllo della torbidità	Ottimo il primo passaggio, quasi mai sufficiente da solo
Pulizia alcalina	Olio, grasso, sporco biologico	Detergente alcalino, acqua calda	Strumento	Controllo del pH di risciacquo, controllo visivo del film	Sottoutilizzato in quanto gli individui enigmano “pulito” con “risciacquato”.”
Decalcificazione acida	Incrostazioni di carbonato, decolorazione del ferro, risorse naturali	Detergente citrico/fosforico, se idoneo	Medio-alto	pH di risciacquo neutro, eliminazione delle incrostazioni, valutazione dell'acciaio	Efficace, ma l'uso pigro dell'acido danneggia i beni
Disinfezione	Pericolo microbico dopo la rimozione dello sporco	Acido peracetico, biossido di cloro, sanificante approvato	Medio	Registro del tempo di contatto, esame microbico/ATP	Non è un'alternativa alla pulizia
Vapore intenso/acqua calda	Grasso, assistenza igienico-sanitaria, sistemi termotolleranti	Lancia a vapore, risciacquo a caldo	Medio-alto	Registro dei livelli di temperatura, pulizia della condensa	Prezioso, ma può cuocere alcuni residui più duri
Pulizia con solvente	Polimeri, resine, sostanze organiche appiccicose	Solvente approvato dopo la valutazione della compatibilità	Alto	Test sui residui, controllo dei VOC, conformità alle SDS	Un lavoro professionale, non un lavoro di secchio e straccio

Il Restart: Dove la grande pulizia viene distrutta

La maggior parte degli errori avviene dopo che l'immobile è stato pulito.

Qualcuno ricicla una guarnizione schiacciata. Qualcuno tocca una cartuccia pulita con guanti sporchi. Una persona monta una cartuccia al contrario. Qualcuno trascura di chiudere lo scarico. Una persona apre l'ingresso troppo velocemente e martella il componente. Una persona salta lo sfiato e prende aria, dopodiché si chiede perché il flusso è imprevedibile.

Utilizzare un riempimento lento. Sfiatare l'aria. Aumentare gradualmente la pressione. Visualizzare la pressione differenziale per i primi 5, 15 e 30 minuti. Registrare lo standard di pulizia. Questo numero diventerà la vostra futura macchina della verità.

In caso di problemi di precisione, un Cartuccia filtrante pieghettata in PES con combinazione di flussometro e sensore dell'acqua possono supportare un monitoraggio più rigoroso, in particolare quando i team continuano a dire se l'aumento di pressione deriva da un'incrostazione reale o da una cattiva strumentazione.

Domande frequenti

Che cos'è la pulizia dell'alloggiamento del filtro?

La pulizia dell'alloggiamento del filtro è la rimozione regolamentata di detriti, poltiglia, biofilm, particelle carboniose, olio, residui chimici e particelle dalle superfici interne, dalle guarnizioni, dai cestelli, dalle porte, dagli scarichi e dalle aree di chiusura di un alloggiamento del filtro, in modo che il successivo componente del filtro possa fissarsi in modo appropriato, funzionare in modo sicuro e fornire un flusso e una pressione differenziale prevedibili. Non si tratta solo di lavare la vasca.

In termini utili, il lavoro consiste nell'isolamento, nella depressurizzazione, nella valutazione, nell'identificazione del foulant, nella pulizia meccanica, nella pulizia chimica, se necessaria, nell'ultimo risciacquo, nell'ispezione della tenuta, nella documentazione e nella riattivazione regolamentata.

Esattamente come si fa a riordinare correttamente i componenti interni dell'alloggiamento del filtro?

Per pulire correttamente gli interni dei filtri sporchi è necessario separare e depressurizzare il sistema, eliminare gli aspetti e le guarnizioni, documentare le incrostazioni, rimuovere i solidi sciolti, pulire le porte e le superfici di fissaggio con strumenti e prodotti chimici compatibili, lavare fino a quando lo scarico è pulito, verificare le condizioni delle guarnizioni e riattivare lentamente con una nuova sollecitazione differenziale di base. Qualsiasi cosa in meno è incertezza.

Le zone a sorpresa sono quelle che contano di più: sacche di drenaggio, flussi di sfiato, sedi delle cartucce, cerchi dei cestelli dei sacchi, scanalature degli O-ring, fondi dei coperchi e carie dentali di uscita. È qui che le incrostazioni riescono a penetrare.

Qual è il metodo migliore per pulire gli interni dei filtri sporchi?

Il modo migliore per pulire gli interni dei filtri sporchi è quello di adattare la tecnica di pulizia al tipo di contaminazione: eliminazione meccanica per i solidi allentati, detergente alcalino per l'olio e il terriccio organico, decalcificazione acida per le risorse naturali, sanitizzante dopo l'eliminazione del terriccio e pulizia con solvente solo dopo aver valutato la compatibilità e la sicurezza del prodotto. Un detergente universale è una fantasia.

Per la maggior parte degli impianti, la sequenza migliore è: ispezione, asciugatura-rimozione dei solidi, risciacquo, riordino con detergente, nuovo lavaggio, trattamento delle incrostazioni se presenti, risciacquo finale, controllo delle guarnizioni e carta.

Posso riciclare la cartuccia del filtro dopo aver pulito l'alloggiamento?

Una cartuccia filtrante deve essere riutilizzata solo se il produttore lo consente, se il supporto non è strutturalmente danneggiato, se i tappi e le guarnizioni di completamento non sono danneggiati, se la cartuccia non ha superato i limiti di pressione differenziale o di durata e se la minaccia della procedura consente la reinstallazione. Molte cartucce non riutilizzabili in PP, carbonio e pieghettate non sono fatte per una vera rigenerazione.

Se si tratta di un componente non riutilizzabile a basso costo, cambiarlo. Se si tratta di un aspetto industriale pulibile, pulirlo con un trattamento controllato e convalidarne l'efficienza prima di reinstallarlo.

Con quale frequenza deve essere eseguita la manutenzione dell'alloggiamento del filtro?

La manutenzione dei filtri deve essere effettuata ogni volta che la pressione differenziale aumenta in modo straordinario, il flusso diminuisce, le cartucce smettono di funzionare prima del tempo, la contaminazione appare a valle, si sviluppano odori o decolorazioni, o si sostituisce l'impianto; nei sistemi stabili, l'intervallo dovrebbe essere basato su informazioni di modello piuttosto che sul solo calendario. La pulizia basata sul tempo senza informazioni sulla pressione e sulle incrostazioni è una manutenzione pigra.

Mi piace un sistema di attivazione: limite di pressione differenziale, porzione di perdita di circolazione, materia impostata, ore di funzionamento, risultato microbico o limite di incrostazioni visibili.

La pulizia degli immobili del filtro a maniche è diversa dalla pulizia dell'alloggiamento del filtro a cartuccia?

La pulizia dei filtri a manica è diversa da quella dei filtri a cartuccia perché i sistemi a manica contano molto sul problema del cestello, sull'alloggiamento della sacca, sul fissaggio del bordo e sulla rimozione dei solidi dalle carie dentali più grandi, mentre i sistemi a cartuccia dipendono molto di più dall'accurato fissaggio del tappo terminale, dalle scanalature dell'O-ring, dal posizionamento del perno centrale e dall'eliminazione dei bypass. Entrambi hanno bisogno di essere puliti, ma i fattori di guasto sono diversi.

I sacchetti nascondono le particelle nei cestini e nelle prese elettriche. Gli alloggiamenti delle cartucce puniscono le superfici di fissaggio non pulite con il bypass.

L'ultima parola prima di rimetterlo online

Non faccio affidamento su un alloggiamento pulito a meno che la prova non sia noiosa: nessuna grana sul pulito, nessuna morchia nello scarico, nessun odore chimico, nessuna scanalatura della guarnizione macchiata, nessuna guarnizione distorta, nessun aumento segreto delle sollecitazioni al riavvio.

Questo è il criterio.

Se il vostro impianto attuale si incrosta precocemente, smettete di incolpare inizialmente la cartuccia. Controllate l'alloggiamento, il carico di solidi a monte, la geometria della tenuta e il documento di manutenzione. Successivamente, scegliete l'hardware di purificazione più adatto alla soluzione, sia che questo indichi una Cartuccia filtrante a carboni attivi soffiati per scongelamento in PP da 30 pollici, Un prefiltro per detriti, un sistema a cartuccia ad alto flusso o un alloggiamento igienico in acciaio inox sviluppato per una pulizia ripetibile.
