Guida alla disposizione degli alloggiamenti dei filtri per il riutilizzo delle acque reflue nei parchi industriali
Il riutilizzo delle acque reflue industriali non è solo uno slogan sulla sostenibilità. Si tratta di impianti idraulici, chimica, perdite di carico, comportamenti degli operatori e quel profilo dei piccoli solidi antiestetici che nessuno si è preso la briga di determinare prima di acquistare eleganti involucri in acciaio inossidabile.
Ecco la cruda realtà: la maggior parte dei sistemi di riutilizzo non smette di funzionare a causa di un malfunzionamento dello strato membranoso. Il loro malfunzionamento è dovuto al fatto che il sistema di filtrazione a monte era inadeguato.
Ho passeggiato in parchi industriali dove impianti di colorazione, aziende di trasformazione alimentare, impianti di finitura dell’acciaio, officine di dispositivi elettronici, locali caldaia per il riscaldamento centralizzato e torri di raffreddamento condividevano tutti un presunto “sistema centrale di riutilizzo”. In teoria, sembrava tutto a posto. Serbatoio di equalizzazione, dosaggio, filtro multimediale, spazio dedicato alle cartucce, UF o RO, stoccaggio, circolazione. Tutto bene. Ma un affittuario ha cambiato il prodotto chimico detergente, un altro ha scaricato acqua di risciacquo ad alto COD dopo mezzanotte, e già martedì mattina il banco delle cartucce era diventato un cimitero di cartucce sacrificate.
Vittorie sgradevoli sull'acqua.
Allora, come si fa a progettare un impianto di depurazione per il riutilizzo delle acque reflue senza sprecare denaro in alloggiamenti sovradimensionati, linee di bypass sottodimensionate e sostituzioni di cartucce che costringono gli operatori a fare i contorsionisti senza essere pagati?
Perché i requisiti relativi al riutilizzo delle acque reflue dei parchi industriali richiedono una propria logica per l’alloggiamento dei filtri
Il riutilizzo delle acque reflue nei parchi industriali consiste nel trattamento e nella ridistribuzione delle acque reflue trattate per usi non potabili, quali il reintegro delle torri di raffreddamento, il pretrattamento delle caldaie, l’irrigazione, il lavaggio, lo scarico e alcuni circuiti di risciacquo di processo. In un parco con inquilini misti, la progettazione deve tenere conto delle variazioni di TSS, COD, oli, tensioattivi, variazioni di pH e picchi di scarico a batch senza causare il collasso del sistema a valle.
Questa definizione è importante perché un parco commerciale non è un singolo stabilimento produttivo.
Un singolo impianto di produzione ha i suoi comportamenti. Comportamenti scorretti, forse, ma comunque delle abitudini. Un parco industriale ha i suoi occupanti, i suoi contratti, le condutture condivise, un monitoraggio disomogeneo e la periodica riunione delle 8:30 del mattino in cui “nessuno sa da dove provenga quella schiuma”. L’attuale formulazione dell’EPA sul riutilizzo sta spingendo l’industria verso l’acqua riciclata come garanzia di approvvigionamento, non come atto di carità. I dati del 2024 di UN-Water sul trattamento delle acque reflue sono ancora meno rassicuranti: la copertura delle acque reflue industriali rimane esigua e, laddove esistono informazioni, un trattamento sicuro è ben lungi dall’essere globale. È in questo ambito che la tecnologia di depurazione o si afferma o finisce per diventare una costosa messinscena.
La mia opinione? Un filtro per il riutilizzo delle acque reflue non è un semplice alloggiamento per le cartucce. È un dispositivo di intercettazione di emergenza.
Partire dalla “personalità” delle acque reflue, non dai cataloghi dei filtri
L'errore più grave in materia di layout è chiedersi: “Quale grado di precisione in micron dovremmo utilizzare?”, prima ancora di chiedersi: “Cosa stiamo realizzando?”.”
Una linea di riutilizzo che alimenta il reintegro di una torre di raffreddamento può essere soggetta a minacce diverse rispetto a una linea che alimenta un impianto di osmosi inversa (RO). Una cartuccia da 5 micron può essere una scelta ragionevole a monte dell’osmosi inversa, ma è inadeguata come primo livello di protezione contro i solidi sospesi imprevedibili. Una cartuccia da 0,45 micron (filtrazione assoluta) può garantire una depurazione di precisione, ma comporta costi eccessivi se posizionata prima dei sistemi di controllo dell’olio, di coagulazione o di sedimentazione.
Ti serve un account. Non un account fittizio. Uno vero e proprio.
Monitorare TSS, torbidità, COD, BOD5, oli e grassi, conduttività, silice, solidi, ferro, manganese, pH, ORP, cloro residuo, tensioattivi, temperatura e concentrazione di particelle. Se il parco industriale ospita attività di galvanoplastica, elettronica, farmaceutica, alimentare, tessile, miscelazione chimica o produzione di batterie, aggiungere i test relativi a metalli pesanti, solventi, TOC e PFAS, ove pertinente, nonché i registri degli scarichi a livello di singolo operatore.
Successivamente, crea il formato immobiliare.
Non prima d'ora.
Il design di cui mi fido: filtrazione grossolana, filtrazione a cartucce a più stadi, seguita da una filtrazione di rifinitura
Preferisco gli schemi ben strutturati, poiché offrono agli operatori la possibilità di individuare i problemi prima che l’aspetto più costoso ne subisca le conseguenze. Un tipico impianto di filtrazione delle acque reflue industriali destinato al riutilizzo dovrebbe presentarsi più o meno così:
Serbatoio di equalizzazione → modifica chimica → chiarificazione o DAF, se necessario → depurazione multimediale o a dischi → filtro a sacchi o cartuccia robusta → cartucce già utilizzate → carbone attivo o mezzi filtranti speciali → depurazione di protezione UF/RO → serbatoio di riutilizzo.
Semplice? Sì. Facile? No.
Per quanto riguarda le fasi a cartuccia, di norma preferisco una sequenza discendente in termini di micron. In caso di acque di riutilizzo più torbide, ciò potrebbe significare 50 micron, seguiti da 20 o 10 micron e infine 5 micron. Per effluenti terziari più puliti, potrebbero essere sufficienti 10 micron seguiti da 5 o 1 micron. Quando a valle è presente una membrana sensibile, un ugello, un attivatore UV o un circuito di risciacquo ultrapuro, può essere opportuno utilizzare un’ultima cartuccia con filtrazione assoluta.
Utilizzate sistemi di depurazione costosi solo dove l'acqua lo merita.
Gli alloggi duplex resistono ai coraggiosi blocchi
Il "downtime" è quando il layout non funziona e viene visualizzato un avviso di manutenzione.
Se l’impianto di trattamento delle acque del parco industriale funziona in modo continuo, utilizzare alloggiamenti per filtri in configurazione duplex o in parallelo. Un alloggiamento funziona mentre l’altro viene scollegato, depressurizzato, aperto, pulito, ricaricato e rimesso in funzione in linea. Sembra ovvio finché non si vede un sistema a alloggiamento singolo che alimenta tre utenti e una torre di raffreddamento tramite un “bypass temporaneo” che è rimasto in funzione per sei anni.
Ma ecco il problema: gli alloggiamenti identici devono essere bilanciati.

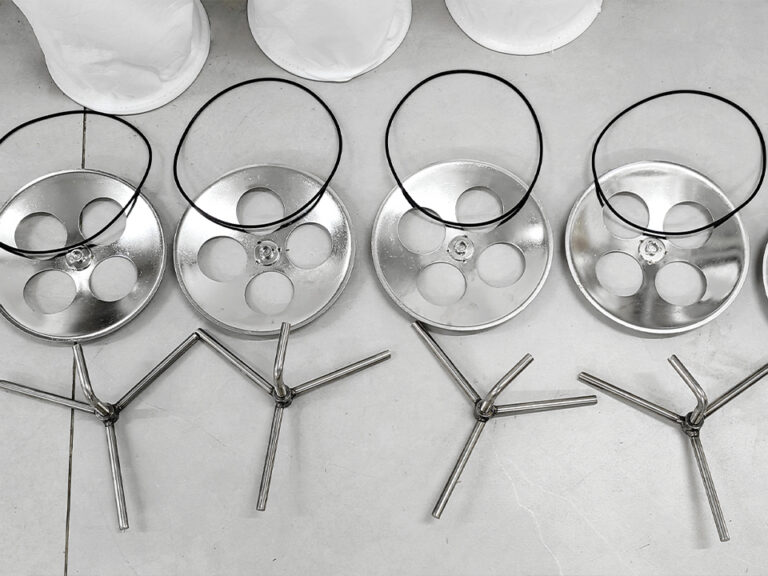

Desidero collettori di ingresso e di uscita dimensionati per una portata ridotta, lunghezze dei rami uguali ove possibile, valvole di isolamento su ciascun serbatoio, punti di scarico e di sfiato dell’aria, misuratori di pressione a monte e a valle di ogni gruppo di alloggiamenti e un sistema di monitoraggio della pressione differenziale collegato a sistemi di allarme. L’armonizzazione cieca è esattamente ciò che fa sì che un immobile venga sfruttato al massimo mentre l’altro rimane lì a fare da semplice decorazione.
Utilizzare l'acciaio inossidabile 304 per applicazioni industriali leggere. Utilizzare il 316L in presenza di cloruri, salinità, detergenti aggressivi o in caso di elevato rischio di deterioramento. Per i parchi costieri, il riutilizzo ad alta conduttività o il pretrattamento in prossimità dell'acqua di mare, consultare Opzioni di cartucce pieghettate per la depurazione dell'acqua ad alta salinità piuttosto che sostenere che le ipotesi relative all'acqua dolce siano ancora valide.
I pattini mobili non sono giocattoli
Alcuni designer guardano con disprezzo gli spazi dedicati ai dispositivi mobili. Io no.
Un alloggiamento mobile o montato su carrello offre all’operatore del parco una flessibilità operativa: interventi di ripristino d’emergenza in seguito a un guasto segnalato da un affittuario, depurazione temporanea durante la messa in servizio, test pilota prima di un investimento a lungo termine, trattamento in derivazione per un elemento difettoso o filtrazione di riserva mentre lo skid principale è in manutenzione.
Detto questo, la filtrazione mobile non è una magia. Richiede tubi classificati, un abbinamento adeguato della pompa, un collegamento a terra sicuro in presenza di vapori infiammabili, prese di campionamento, sistemi di scarico della pressione e limiti operativi ben definiti. A Sistema di filtrazione mobile per il settore immobiliare in acciaio inossidabile da 10 micron con disposizione delle cartucce 304/316L È una soluzione sensata quando le condizioni di utilizzo sono controllate. Diventa però pericolosa quando la direzione la considera un sostituto della riparazione definitiva della linea.
Può salvare un fine settimana? Certamente. Dovrebbe diventare la base del proprio stile? No.
Il carbonio serve alla chimica, non all’ozio
Le cartucce a carbone attivate vengono spesso utilizzate in modo improprio nel riutilizzo delle acque reflue industriali. Le persone le installano solo perché l’acqua ha un cattivo odore, ha un aspetto un po’ strano o mette qualcuno a disagio. Quello non è stile. Quello è incenso.
Il carbone attivo può essere utile per eliminare il cloro residuo, gli odori, le impurità, le sostanze organiche in sospensione e per la depurazione prima di determinati processi a valle. Tuttavia, può anche diventare un ricettacolo di contaminazione biologica se si trascurano il controllo antibatterico, il tempo di contatto, la portata e gli intervalli di sostituzione. Nelle acque ad alto COD, il carbone attivo si esaurisce rapidamente. Nelle acque oleose, si intasa. Nelle acque filtrate in modo inadeguato, diventa una spugna per lo sporco.
Utilizzare il carbonio dopo aver regolato i solidi. Impiegarlo per un obiettivo specifico. Quindi vagliare.
A cartuccia filtrante a blocchi di carbone per la lucidatura industriale si inserisce in un progetto in cui l'operatore sa se l'obiettivo è la riduzione del cloro, il controllo degli odori, un risciacquo di alta qualità che non alteri il sapore o una purificazione biologica. Altrimenti, si tratta semplicemente di un filtro nero con una storia pubblicitaria.
Filtro per il confronto delle configurazioni immobiliari ai fini del riutilizzo dei parchi industriali
Tipo di formato
Istanza d'uso ideale
Approccio standard Micron
Vantaggio principale
Impostazione di errore che vedo più spesso
Spazio occupato da una singola cartuccia
Flusso secondario di piccole dimensioni, linea pilota, riutilizzo non continuo
20– 5 micron
Costo contenuto, installazione semplice
È necessario spegnere il dispositivo ogni volta che si modifica una cartuccia
Spazio occupato dalla cartuccia duplex
Sistema di filtrazione continua dell'acqua industriale
20 → 10 → 5 micron
Manutenzione senza interrompere la circolazione
Scarsa capacità di autocontrollo nell’interruzione dell’alimentazione e carico non uniforme
Istituzione finanziaria parallela con sede multipla
Idroterapia ad alto flusso per parchi commerciali
50 → 20 → 5 micron
Capacità di flusso scalabile
Disuguaglianza di intestazione e regia nascosta
Fase con filtro a sacchi e cartuccia
TSS variabile, oscillazioni della portata di scarico dell'utente
Sacco da 100/50 → cartuccia da 10/5
Protegge le cartucce più delicate
Fase di accumulo ignorata fino al verificarsi di picchi di sollecitazione
Informazioni sul design che i professionisti del settore non dovrebbero più ignorare

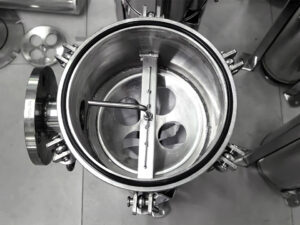

Livelli di pressione. Montaggio dei manometri.
Un progetto adeguato dell'alloggiamento del filtro per il riutilizzo delle acque reflue dovrebbe includere analisi delle sollecitazioni a livello del collettore di ingresso, dopo ogni stadio e dopo l'ultimo filtro di rifinitura. I limiti relativi alle sollecitazioni differenziali dovrebbero essere integrati nella strategia operativa. Non in modo vago. Indicare i valori numerici.
Per molte fasi di funzionamento delle cartucce, un allarme di pressione differenziale compreso tra 0,7 e 1,0 bar rappresenta un valore iniziale ragionevole, ma il valore di attivazione finale dipende dal tipo di cartuccia, dalla portata, dalla temperatura, dalla geometria dell’impianto e dai limiti del produttore. Non copiare i valori riportati su altri siti web, a meno che non vi piaccia dover spiegare ai finanziatori il fenomeno dell’intasamento precoce dello strato membranoso.
Allo stesso modo, i punti di campionamento sono economici. Posizionali prima e dopo ogni fase significativa. Se non riesci a campionare una fase, non puoi proteggerla.
E i tubi di scarico. Per favore. Posizionate i tubi di scarico in modo che gli operatori possano effettivamente utilizzarli senza trasformare il pavimento in un pericolo di scivolamento. Ho visto bellissimi alloggiamenti in acciaio 316L installati con tubi di scarico posizionati all’altezza delle caviglie sopra griglie aperte. Questo non è design; è disprezzo nei confronti del personale addetto alla manutenzione.
Prodotti: 304, 316L, PP, PTFE, EPDM, FKM
La scelta dei materiali è spesso l'elemento che compromette un progetto altrimenti eccellente.
L'acciaio inossidabile 304 è adatto a numerosi sistemi di riutilizzo a basso contenuto di cloruri. Il 316L è più sicuro in caso di esposizione ai cloruri, in condizioni costiere, in presenza di elevata conduttività, ossidanti e cicli di pulizia. Le cartucce in polipropilene offrono un buon rendimento in termini di ampia resistenza chimica e contenimento dei costi. Il PTFE è indicato per sostanze chimiche molto più aggressive e requisiti di elevata purezza. Le guarnizioni in EPDM sono adatte a diverse applicazioni idriche, ma l’FKM potrebbe essere più indicato per gli idrocarburi o determinate sostanze chimiche.
Verificare la compatibilità con l’ipoclorito di sodio, il perossido di idrogeno, gli acidi, le sostanze caustiche, gli anticalcare, i biocidi, i tensioattivi e i depositi di processo. I parchi industriali sono veri e propri “calderoni” di sostanze chimiche. La ricetta cambia continuamente.
Il lavaggio alcalino di un inquilino può ridurre la durata delle guarnizioni. Una traccia di solvente di un altro inquilino può far gonfiare le guarnizioni. Le tonnellate di grassi di un frantoio possono ostruire le cartucce. I metalli di un impianto di galvanizzazione possono alterare le caratteristiche dei fanghi. E l’impianto di riutilizzo viene dichiarato inagibile.
La domanda giusta: a cosa serve riciclare l'acqua?
Non tutti i sistemi di riutilizzo delle acque reflue commerciali richiedono esattamente la stessa superficie.
Il reintegro dell’acqua nelle torri di raffreddamento potrebbe richiedere la sospensione della riduzione dei solidi, il controllo della durezza, il controllo biologico e il monitoraggio delle incrostazioni. Il pretrattamento dell’acqua per le caldaie richiede un controllo più rigoroso dei solidi disciolti e, in genere, l’osmosi inversa (RO). L’irrigazione dei giardini richiede il monitoraggio dei virus e della salinità. Il lavaggio dei pavimenti potrebbe tollerare una qualità inferiore. Il riutilizzo dell’acqua di risciacquo dipende interamente dal prodotto e dalla resistenza alla contaminazione.
Quindi smettila di usare l'espressione “qualità del riciclaggio” come se indicasse un'unica cosa.
Per un parco industriale misto, preferisco un sistema di ricircolo a più livelli: Qualità A per i processi delicati, Grado B per il raffreddamento e il lavaggio, Qualità C per l’irrigazione o per usi di servizio senza contatto, laddove la normativa lo consenta. Ciò riduce il trattamento eccessivo. Inoltre, previene le controversie politiche in cui ogni cliente richiede acqua ultrapura a prezzi da acqua di servizio.
Domande frequenti: Configurazioni degli alloggiamenti dei filtri per il riutilizzo delle acque reflue industriali
Che cos’è un progetto immobiliare che prevede l’utilizzo di un filtro per il riutilizzo delle acque reflue commerciali?
La progettazione impiantistica di un sistema di filtrazione per il riutilizzo delle acque reflue industriali consiste nella disposizione fisica di contenitori per cartucce, filtri a sacco, collettori, valvole, deviatori, scarichi, bypass e fasi di rifinitura, utilizzati per rimuovere i solidi o le impurità selezionate prima che le acque reflue trattate vengano riutilizzate per il raffreddamento, la pulizia, l’irrigazione, il pretrattamento delle caldaie di riscaldamento centralizzato o a supporto dei processi industriali.
La progettazione è fondamentale perché determina in che misura il flusso venga distribuito in modo uniforme, la velocità con cui le cartucce si intasano, se la manutenzione causi interruzioni e se le apparecchiature a valle subiscano problemi di malfunzionamento. Nei parchi industriali, il sistema deve inoltre gestire i modelli di scarico misti provenienti dai diversi occupanti.
Come si progetta un impianto di depurazione per il riutilizzo delle acque reflue in un parco commerciale?
Per progettare un sistema di depurazione finalizzato al riutilizzo delle acque reflue in un parco commerciale, occorre innanzitutto caratterizzare le acque reflue, specificare gli obiettivi di riutilizzo, selezionare un sistema di filtraggio strutturato in base al rischio, dimensionare gli impianti in funzione della portata di picco e media, prevedere ridondanza in configurazione duplex o parallela e installare un sistema di monitoraggio delle sollecitazioni, ad esempio su raccordi, tubi di scarico, sfiati e un sistema di controllo sicuro della derivazione.
L'errore più grave è elaborare dati sui tassi di diffusione degli opuscoli senza tenere conto delle variabili TSS, olio, COD, pH, temperatura e degli eventi di scarico causati dagli affittuari. I dati sul territorio smentiscono le ipotesi. Sempre.
Qual è il filtro più adatto per le acque reflue industriali?
La soluzione di filtrazione ottimale per le acque reflue industriali è generalmente costituita da un sistema organizzato di alloggiamenti per cartucce in acciaio inossidabile, disposti in configurazione duplex o in parallelo, dimensionati in base alla portata continua, alla compatibilità chimica, alla sicurezza della manutenzione e alla differenza di pressione misurabile in ciascuna fase di filtrazione, anziché da un unico serbatoio di dimensioni eccezionali scelto esclusivamente in base alla portata nominale.
Per l'acqua dolce, l'acciaio inossidabile 304 può andare bene. In caso di maggiore salinità, presenza di ossidanti o cloruri, oppure se si prevedono operazioni di pulizia aggressive, il 316L è spesso la scelta più sicura. Per una lucidatura più accurata, il materiale della cartuccia e la composizione chimica delle guarnizioni sono importanti tanto quanto il rivestimento esterno.
I sistemi di riutilizzo delle acque reflue industriali dovrebbero utilizzare cartucce da 5 micron o da 10 micron?
I sistemi di riutilizzo delle acque reflue industriali dovrebbero utilizzare cartucce da 10 micron quando l'obiettivo è una prefiltrazione economica e cartucce da 5 micron quando le membrane a valle, i sistemi UV, gli ugelli di nebulizzazione o i punti terminali sensibili del processo di riutilizzo richiedono un controllo più rigoroso delle particelle, dopo che i solidi di dimensioni maggiori sono già stati effettivamente eliminati.
La risposta sincera è che un sistema di filtraggio organizzato è generalmente più efficace di un singolo filtro “miracoloso” da 5 micron. Una sequenza da 50 → 20 → 5 micron potrebbe superare in efficacia una singola cartuccia da 5 micron che si intasa in 2 giorni perché nessuno l’ha protetta.
Dove vanno posizionati i filtri al carbone in un impianto di riutilizzo delle acque reflue?
I filtri a carbone in un sistema di riutilizzo delle acque reflue devono essere posizionati a valle del controllo dei solidi sospesi e a monte della fase finale del riutilizzo protetto, quando l’obiettivo è la rimozione del cloro residuo, degli odori, di determinati composti organici, la rifinitura cromatica o il raggiungimento di un’elevata qualità dell’acqua di risciacquo commerciale sensibile al gusto, anziché l’eliminazione di massa dei solidi.
Il carbone non è un cestino dei rifiuti. Se lo si installa prima dei sistemi di depurazione DAF, multimediale o di prefiltrazione a cartuccia, può intasarsi rapidamente e diventare una fonte di pericolo organico. È necessario trattare l’impurità che si desidera eliminare, quindi verificare che lo stadio a carbone svolga correttamente tale funzione.
Conclusione: il settore immobiliare “Filter” è il luogo in cui il riutilizzo diventa realtà
Il riutilizzo delle acque reflue industriali sta passando dall’essere un tema di discussione ecologica a una necessità operativa. La siccità, le tariffe idriche, i limiti di scarico, gli audit ESG, la domanda di raffreddamento, la crescita del settore dei semiconduttori, quella dell’industria alimentare e le pressioni da parte degli affittuari stanno spingendo i parchi industriali verso il riutilizzo.
Ma i vincitori non saranno certo i parchi che acquisteranno fin dall’inizio la membrana più sofisticata.
Saranno sicuramente i parchi che terranno conto delle proprie acque reflue, organizzeranno il processo di filtraggio, metteranno in sicurezza i propri immobili, rispetteranno gli accessi per la manutenzione, controlleranno la pressione e smetteranno di considerare le cartucce come scuse monouso per una progettazione inadeguata.
Realizziamo sistemi di riutilizzo pensati per i giorni difficili, non per quelli da opuscolo.
Se il vostro parco industriale sta progettando un sistema di riciclaggio delle acque reflue, iniziate dalla scelta del tipo di alloggiamento del filtro. Se sbagliate questa scelta, ogni costosa innovazione a valle finirà per essere vanificata. Se invece la scegliete correttamente, il riutilizzo diventerà un processo semplice, misurabile e redditizio.
