Calcolo del numero di cartucce per impianti di filtrazione da 200 m³/h
A 200 m³/h, il calcolo sembra quasi imbarazzante per la sua semplicità, eppure il risultato può variare da cinque elementi ad alta portata a oltre cento cartucce standard una volta che nel calcolo vengono presi in considerazione la viscosità, i solidi in sospensione, la granulometria, la pressione differenziale, la riserva di intasamento e la ridondanza.
Allora, quale numero va indicato nell'ordine di acquisto?
La mia risposta è schietta: Partite da quattro cartucce operative più una di riserva quando utilizzate elementi ad alta portata da 60 pollici certificati, ma considerate le cinque come un numero indicativo ai fini del preventivo, non come una scelta definitiva di progettazione.
Questa distinzione è importante. Un preventivo basato esclusivamente su “200 m³/h” non è ingegneria. È una stima commerciale che indossa un elmetto da cantiere.
La risposta prima di tutto: pianificare l’impianto prevedendo cinque cartucce ad alto flusso
Per un liquido simile all'acqua, un carico di sedimenti moderato e un elemento di grande diametro da 40 o 60 pollici opportunamente selezionato, un risultato preliminare e giustificabile per il dimensionamento del filtro a cartuccia è:
Ciò presuppone che ogni cartuccia di servizio abbia una portata ammissibile corretta di circa 54 m³/h, equivalente a 900 L/min. Il calcolo è il seguente:
200 m³/h ÷ 54 m³/h per cartuccia = 3,70 cartucce
Arrotondare per eccesso:
N di servizio = 4 cartucce
Aggiungere quindi la ridondanza operativa:
N installate = 4 + 1 di riserva = 5 cartucce
Questo è il titolo in bella vista. Ma la cruda realtà è che una cartuccia commercializzata come “ad alta portata” non è automaticamente in grado di garantire una portata di 54 m³/h con il vostro liquido.
Il valore finale dipende dalla curva effettiva della pressione differenziale in funzione della portata, non dall'aggettivo riportato sulla confezione.
Perché 200 m³/h da soli non bastano a determinare il numero di cartucce
Per effettuare un calcolo corretto della capacità di un filtro a cartuccia non basta conoscere la portata della pompa. Come minimo, occorrono:
Flusso normale, minimo e di picco
Temperatura del liquido
Viscosità dinamica in mPa·s o cP
Solidi sospesi totali, o TSS, in mg/L
Distribuzione granulometrica
Grado di filtrazione nominale o assoluto in micron richiesto
Pressione differenziale pulita e terminale
Materiali filtranti a cartuccia e geometria
Ore di funzionamento previste tra una sostituzione e l'altra
Requisiti di ridondanza
La guida alla scelta dei filtri in polipropilene di Pall del gennaio 2024 segue la stessa logica: il tipo di fluido, i solidi, la viscosità, il pH, la temperatura, la pressione, il grado di rimozione e la portata del liquido sono tutti considerati parametri di dimensionamento. Si precisa inoltre che i valori di portata raccomandati hanno lo scopo di ottimizzare la durata del filtro, non semplicemente di dimostrare che il liquido possa fisicamente passare attraverso l’elemento. ([Pall][1])
Diffido di qualsiasi proposta che divida 200 m³/h per il valore massimo indicato a catalogo e si fermi lì.
La portata massima è un limite idraulico. La portata consigliata è una condizione operativa. La portata sostenibile in presenza di contaminazione è un valore completamente diverso.

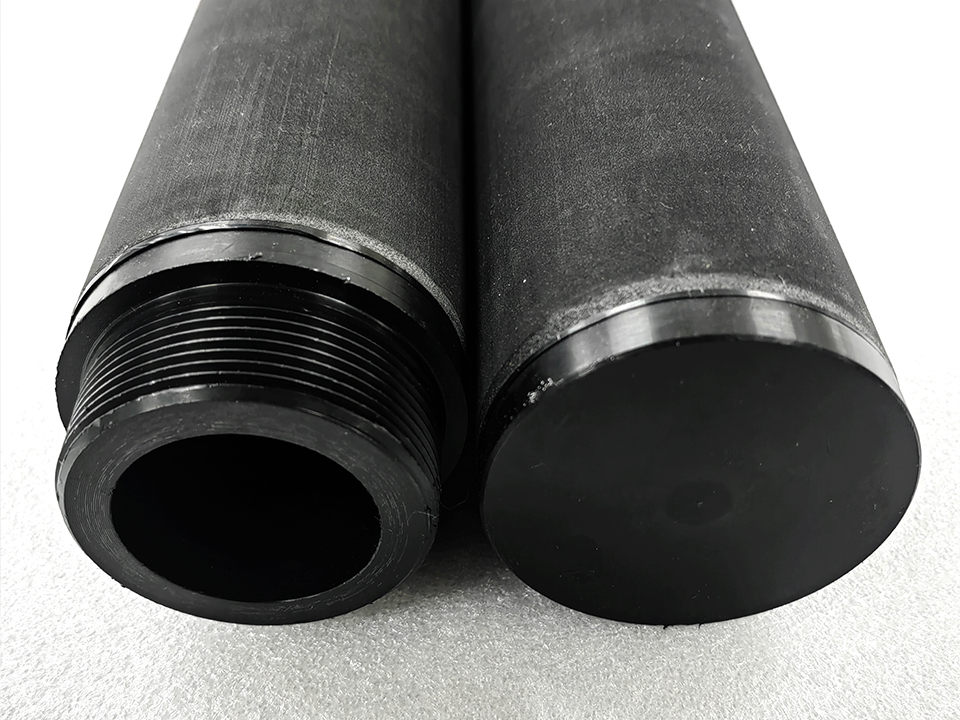

Il metodo di calcolo del numero di cartucce che gli ingegneri dovrebbero utilizzare
La formula di base è:
N duty = Ceiling(Q di picco ÷ q ammissibile)
Dove:
Dovere N = numero di cartucce in funzione contemporaneamente
Picco Q = portata massima dell'impianto, non semplicemente la portata media di produzione
q ammissibile = portata ammessa corretta per cartuccia
Soffitto = arrotondare sempre per eccesso all’elemento intero successivo
La portata ammissibile della cartuccia deve essere calcolata come segue:
q ammissibile = q di riferimento × K viscosità × K solidi × K micron × K temperatura × K incrostazioni
Ciascun fattore di correzione è normalmente 1,00 o inferiore.
Ad esempio:
Portata di riferimento dell'acqua pulita: 72 m³/h
Fattore di correzione combinato: 0.75
Portata ammissibile corretta: 72 × 0,75 = 54 m³/h
Allora:
N duty = Ceiling(200 ÷ 54) = 4
Per la ridondanza N+1:
N installati = N in servizio + 1 = 5
Il fattore 0,75 non è una costante universale. Si tratta di un'ipotesi ingegneristica utilizzata nelle fasi iniziali di definizione del budget. Un circuito dell’acqua di raffreddamento pulito può giustificare un valore più vicino a 0,85 o 0,90. Un corso d’acqua superficiale sporco, acqua di pozzo ricca di ferro, brodo di fermentazione, rivestimenti contenenti resina o fanghi concentrati possono far scendere il fattore verso 0,50 o anche meno.
Calcolo dettagliato per un impianto di filtrazione da 200 m³/h
Si consideri la seguente base di progettazione preliminare:
Parametro di progettazione
Valore ipotizzato
Flusso normale
200 m³/h
Flusso di picco
200 m³/h
Liquido
Acqua di processo simile all'acqua
Temperatura
25 °C
Viscosità
Circa 1 cP
Grado di filtrazione
5–10 µm
Carico di solidi
Moderato
Cartuccia di riferimento
Formato ad alta portata da 60 pollici
Portata consigliata di riferimento
1.200 L/min
Fattore di correzione combinato
0.75
Redondanza
N+1
Per prima cosa, convertire la portata del sistema:
200 m³/h × 1.000 ÷ 60 = 3.333 L/min
Regolare la portata della cartuccia di riferimento:
1.200 L/min × 0,75 = 900 L/min
Calcolare il numero di turni:
3.333 ÷ 900 = 3,70
Arrotondare per eccesso:
4 cartucce di ricambio
Aggiungere una posizione di riserva:
5 cartucce installate
Una tabella delle dimensioni Pall del gennaio 2024 fornisce valori di riferimento per portate elevate che vanno da poche centinaia di litri al minuto per gli elementi più corti fino a una portata raccomandata di circa 1.200 L/min per il suo formato più lungo ad alta portata. Tali valori costituiscono utili parametri di riferimento, ma non costituiscono garanzie di prestazione trasferibili alle cartucce di altri produttori.
Tale avvertenza non è una semplice clausola di sicurezza. I filtri a pieghe ad alta portata, i filtri a profondità melt-blown, quelli in PP a densità graduata e gli elementi senza anima possono presentare aree effettive e cadute di pressione in condizioni di pulizia radicalmente diverse, nonostante abbiano dimensioni esterne simili.

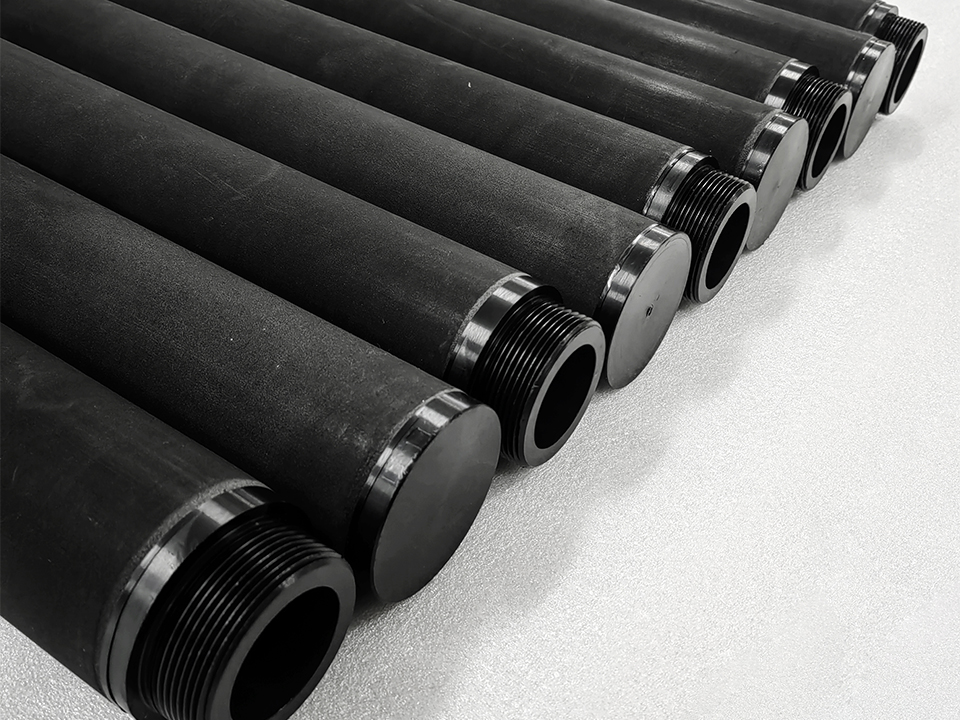

Confronto tra le configurazioni delle cartucce
La tabella seguente applica un 0,75 (fattore di correzione preliminare) rispetto alle portate di riferimento documentate e poi aggiunge una cartuccia di riserva. Ciò dimostra perché il formato della cartuccia sia più importante della lunghezza nominale dell'alloggiamento.
Architettura a cartuccia
Portata di riferimento per elemento
Flusso di progettazione corretto
Portata nominale: 200 m³/h
Installato con N+1
La mia valutazione
60 pollici ad alta portata
1.200 L/min
900 L/min
4
5
Punto di partenza consigliato
40 pollici ad alta portata
800 L/min
600 L/min
6
7
Utile quando lo spazio in altezza è limitato
30 pollici ad alta portata
400 L/min
300 L/min
12
13
Un numero maggiore di guarnizioni, manodopera e complessità dell'imbarcazione
Cartuccia standard da 30 pollici
40–90 L/min
30–67,5 L/min
50–112
51–113
Di solito non è economicamente vantaggioso per l'impiego principale
I dati di riferimento sono tratti dalla guida alla scelta del 2024 e illustrano la portata in funzione del formato; i valori effettivi di progetto devono essere verificati in base alla curva di portata specifica per il fluido della cartuccia selezionata.
Guarda che varietà!.
Cinque elementi contro 113 elementi non è una semplice questione di arrotondamento. Si tratta di un impianto di filtrazione completamente diverso, con diametri degli alloggiamenti, piastre tubiere, requisiti di sollevamento, scorte, rischi di tenuta e ore di manutenzione differenti.

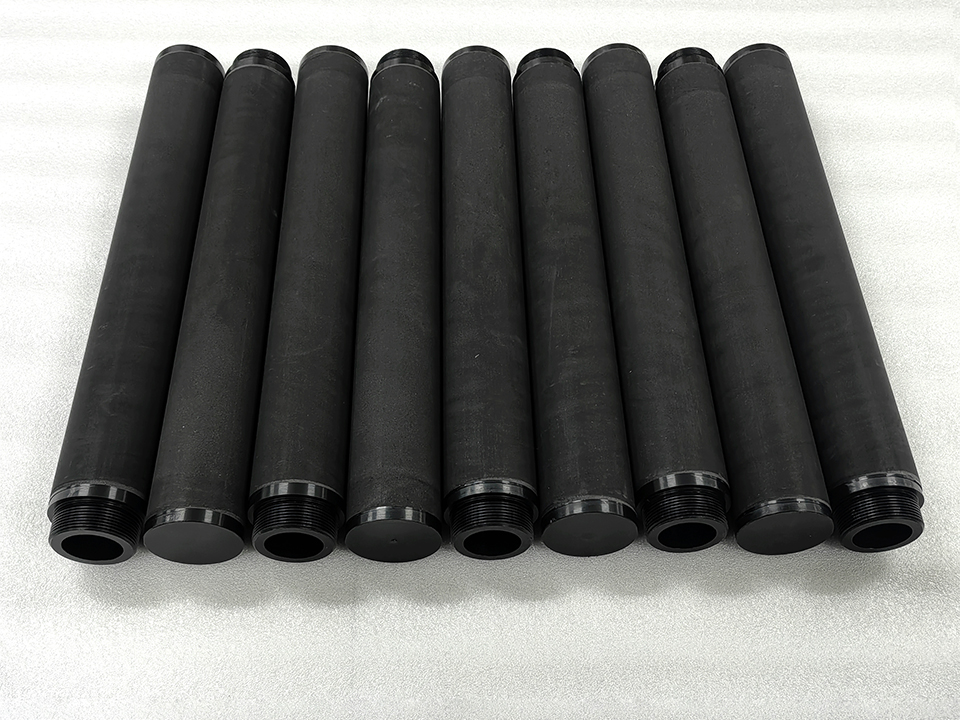

Scelta tra cartucce melt-blown ad alta portata e cartucce jumbo
Prima di accettare un conteggio di cinque, richiedere al produttore:
Curva di portata dell'acqua pulita alla granulometria richiesta in micron
Pressione differenziale a 25 °C
Metodo di correzione della viscosità
Dati relativi alla ritenzione di terra o al carico di contaminanti
Pressione differenziale di sostituzione raccomandata
Resistenza alla pressione di collasso
Efficienza di ritenzione assoluta o nominale
Dati relativi agli standard di prova e all'uniformità dei lotti
Per sedimenti più pesanti, Cartucce filtranti jumbo in PP melt-blown per sedimenti, nelle configurazioni da 1 a 50 µm possono garantire un'utile filtrazione in profondità a monte delle membrane o delle apparecchiature di processo sensibili. La gamma indicata comprende lunghezze fino a 60 pollici, diametri standard compresi tra 60 e 65 mm, diametri jumbo compresi tra 110 e 115 mm, struttura in PP e una temperatura massima di esercizio di 80 °C.
Tuttavia, la pressione differenziale massima del prodotto non deve mai essere confusa con il suo normale punto di sostituzione.
La mia regola ferrea: progettare in funzione della capacità effettiva di carico di terra, non della pressione di sopravvivenza.
Una cartuccia in grado di resistere strutturalmente a una pressione differenziale di quasi 3 bar può comunque diventare economicamente non conveniente ben prima di raggiungere tale valore. I costi di pompaggio aumentano, le guarnizioni sono sottoposte a sollecitazioni, il rischio di bypass cresce e la produzione diventa vulnerabile a un improvviso picco di pressione.
La perdita di carico è il costo che nessuno valuta correttamente
A 200 m³/h:
Q = 200 ÷ 3.600 = 0,0556 m³/s
La potenza idraulica assorbita dalla pressione differenziale del filtro è pari a:
P = Q × ΔP
Per ogni ulteriore 1 bar, ovvero 100.000 Pa, attraverso il sistema di filtrazione:
P idraulica = 0,0556 × 100.000 = 5,56 kW
Efficienza della pompa 75%:
P elettrica = 5,56 ÷ 0,75 = 7,41 kW
A 8.000 ore di funzionamento all'anno:
7,41 × 8.000 = 59.280 kWh/anno
A un prezzo indicativo dell'energia elettrica pari a $0,10/kWh, quel 1 bar in eccesso costa all'incirca:
59.280 × $0,10 = $5.928 all'anno
Questo vale per un sistema.
Inoltre, non tiene conto dei costi legati alla domanda, delle perdite nei motori al di fuori dell'efficienza ipotizzata, delle interruzioni della produzione, della manodopera e della riduzione della durata degli elementi. Una cartuccia economica che funziona a una pressione differenziale costantemente elevata può rivelarsi la scelta più costosa.
Preferirei acquistare uno slot aggiuntivo per le cartucce piuttosto che costringere quattro cartucce a funzionare al limite delle loro capacità idrauliche.

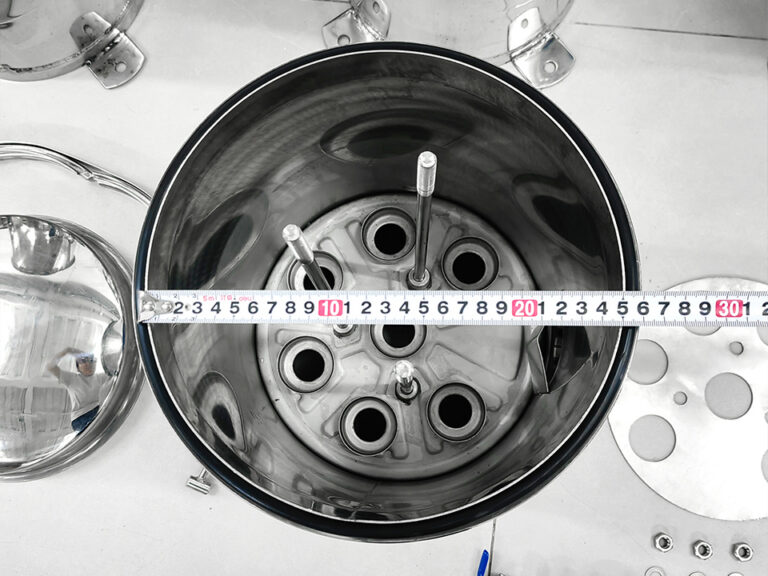

Il dimensionamento degli alloggiamenti non si limita a contare i fori in una piastra tubiera
Una volta stabilito il numero di cartucce, il dimensionamento dell’alloggiamento del filtro multicartuccia deve tenere conto dei seguenti aspetti:
Velocità in entrata e in uscita
Distribuzione del flusso su ciascun elemento
Area aperta della piastra tubiera
Distanza tra le cartucce
Sfiato e drenaggio completo
Tipo di chiusura e gioco di apertura
Peso dell'elemento bagnato
Margine di corrosione
Compatibilità delle guarnizioni
Pressione di progetto e requisiti normativi
Altezza di rimozione dell'elemento
A 200 m³/h, la portata volumetrica è di circa 0,0556 m³/s.
Un'area di flusso interna di circa DN150 può generare una velocità vicina a 3 m/s, a seconda delle caratteristiche effettive del tubo. Un raccordo DN200 è più vicino a 1,8 m/s. Un raccordo di dimensioni maggiori comporta solitamente minori perdite locali e una distribuzione più uniforme, sebbene la scelta degli ugelli debba comunque rispettare le norme relative alle tubazioni dell'impianto e la velocità ammissibile.
Una distribuzione errata compromette il corretto dimensionamento dei filtri a cartuccia. Gli elementi più vicini all’ingresso ricevono una quantità sproporzionata di solidi, si intasano per primi e fanno sembrare che le cartucce rimanenti siano sottoposte a un carico insufficiente. Gli operatori tendono quindi ad attribuire la colpa alla qualità delle cartucce, quando in realtà il vero problema è l’idraulica del serbatoio.
Cosa ci dicono effettivamente i recenti dati del settore industriale
I dati più significativi del 2024 non indicano che “bisogna sempre installare cinque cartucce”, bensì che le prestazioni di filtrazione devono essere valutate come un sistema operativo completo.
Durante l’incontro tra esperti sulla qualità e il riutilizzo delle acque industriali, organizzato dal Dipartimento dell’Energia degli Stati Uniti il 21 agosto 2024, è stato presentato il progetto di filtrazione automatizzata di Nissan, che secondo quanto riferito consentirebbe di risparmiare 48,6 milioni di galloni d'acqua all'anno eliminando le pratiche di risciacquo con acqua a ciclo unico. La lezione da trarre va oltre il dato principale: il valore della filtrazione deriva dall’automazione, dalla strategia di riutilizzo e dall’integrazione dei processi, non dall’acquisto di elementi filtranti isolati.
La guida Pall del 2024 sottolinea un aspetto meno evidente ma altrettanto importante: le portate consigliate per le cartucce sono valori indicativi volti a ottimizzare la durata del filtro, mentre i valori di caduta di pressione devono essere verificati nella scheda tecnica del prodotto di riferimento. La portata indicata a catalogo rappresenta quindi un valore di partenza, non il valore definitivo della cartuccia.
E il divario nell'adozione rimane ampio. L'EPA ha riferito che, al 2024, meno di 2% dei progetti di sviluppo rurale dell'USDA prevedeva una componente relativa al riutilizzo dell’acqua, nonostante tale riutilizzo fosse ammissibile ai prestiti e alle sovvenzioni pertinenti. Ho interpretato questo dato come una prova del fatto che il settore continui a investire troppo poco nei sistemi idrici integrati, mentre spende eccessivamente per la manutenzione reattiva.
I dati della richiesta di preventivo che evitano un acquisto sbagliato
Un fornitore non può calcolare con precisione il numero di cartucce necessarie sulla base dei dati “acqua, 200 m³/h, 5 micron”.”
Inviare una documentazione tecnica adeguata:
Dati richiesti per la richiesta di preventivo
Perché cambia la taglia
Flusso normale e di picco
Determina la portata idraulica e il rapporto di regolazione
Intervallo di temperatura
Modifica della viscosità, delle guarnizioni e dei limiti dei fluidi
Viscosità
Influisce direttamente sulla pressione differenziale pulita
TSS in mg/L
Indica la velocità di caricamento
Distribuzione granulometrica
Indica se è più indicata la filtrazione in profondità o quella superficiale
Potenza nominale o assoluta
Impedisce false equivalenze in termini di micron
Efficienza richiesta
Definisce le prestazioni effettive di rimozione
ΔP massimo in condizioni di pulizia
Mantiene una capacità di carico utile
ΔP terminale
Imposta il controllo della sostituzione
Ore di funzionamento richieste
Converte il carico in stime della durata utile
Composizione chimica e pH
Determina la compatibilità tra PP, SUS304, SUS316L e le guarnizioni
Filosofia della ridondanza
Determina la configurazione in servizio, in standby o in duplex
Senza dati, non c'è fiducia.
E respingerei qualsiasi promessa definitiva sulla durata di una cartuccia che non si basi su test rappresentativi con liquidi o su dati attendibili relativi al carico di contaminanti. Una cartuccia potrebbe durare sei settimane in acqua stabilizzata e chiarificata e sei ore dopo un intervento di pulizia del serbatoio.
Domande frequenti
Come si procede al dimensionamento dei filtri a cartuccia per un impianto da 200 m³/h?
Il dimensionamento dei filtri a cartuccia per un impianto da 200 m³/h è il processo ingegneristico che consiste nel dividere la portata di progetto di picco per la portata ammissibile verificata per cartuccia, tenendo conto della viscosità, dei solidi in sospensione, grana in micron, la caduta di pressione, il margine di intasamento, la temperatura di esercizio e la ridondanza, per poi arrotondare per eccesso a una configurazione pratica dell’alloggiamento a cartucce multiple.
Per ottenere una portata corretta di 54 m³/h per cartuccia, il sistema richiede quattro cartucce operative. L’aggiunta di una posizione di riserva comporta l’utilizzo di un alloggiamento a cinque cartucce.
Quante cartucce filtranti occorrono per 200 m³/h?
Un sistema di filtrazione da 200 m³/h richiede solitamente circa quattro cartucce operative più una di riserva, poiché è stato verificato che gli elementi ad alto flusso da 60 pollici sono in grado di gestire in sicurezza circa 900 L/min ciascuno dopo la correzione; le cartucce standard potrebbero richiederne invece decine, pertanto il numero definitivo deve essere ricavato dalle curve di pressione differenziale e di portata specifiche del prodotto.
In caso di acqua sporca o di funzionamento a regime ridotto, il numero potrebbe salire a sei elementi di servizio più uno di riserva. Cinque rappresenta quindi un solido punto di partenza dal punto di vista del budget, non una garanzia incondizionata.
Qual è la dimensione ottimale del filtro a cartuccia per una portata di 200 m³/h?
La dimensione ottimale della cartuccia per una portata di 200 m³/h è generalmente un formato ad alto flusso di grande diametro, da 40 o 60 pollici, poiché riduce il numero di elementi, il diametro del serbatoio, la manodopera necessaria per la sostituzione e i punti di tenuta, a condizione che il materiale filtrante, il grado di filtrazione in micron, la composizione chimica, la temperatura e la pressione differenziale in condizioni di pulizia corrispondano al profilo effettivo del liquido e della contaminazione.
Un formato da 60 pollici offre solitamente il numero di elementi più basso. Un modello da 40 pollici può risultare più indicato nei casi in cui l’altezza del soffitto, lo spazio libero per il sollevamento o i limiti di manovrabilità dell’operatore determinino la progettazione del serbatoio.
Come si calcola il numero di cartucce filtranti necessarie?
Il numero di cartucce viene calcolato convertendo la portata del sistema nelle stesse unità di misura della portata nominale della cartuccia, dividendo la portata di picco per la portata ammissibile corretta per elemento, arrotondando per eccesso e aggiungendo infine un margine di progetto o una posizione di riserva N+1, in modo che l’alloggiamento possa garantire la portata richiesta in caso di intasamento, manutenzione o carico anomalo di solidi.
Con una portata del sistema di 3.333 L/min e una portata corretta della cartuccia di 900 L/min, il risultato è 3,70. Arrotondare a quattro cartucce operative, quindi aggiungere la ridondanza necessaria.
Un alloggiamento per cartuccia singola è in grado di gestire 200 m³/h?
Un alloggiamento a cartuccia singola non è adatto come filtro principale per una portata di 200 m³/h, poiché un singolo elemento convenzionale da 10 a 40 pollici non è in grado di sostenere tale carico idraulico con una caduta di pressione accettabile; tuttavia, può comunque essere utilizzato come circuito pilota, linea di campionamento, flusso laterale per prodotti chimici o punto di rifinitura a valle.
Per l'applicazione principale è necessario un serbatoio a cartucce multiple correttamente distribuito, un alloggiamento ad alta portata o più alloggiamenti in parallelo. Una configurazione duplex può inoltre essere indicata quando è richiesto un funzionamento ininterrotto.
Ottieni un numero di cartucce giustificabile per 200 m³/h
Non inviare solo la portata.
Indicare la composizione del liquido, la temperatura, la viscosità, il TSS, la distribuzione delle particelle, l'efficienza in micron, il programma operativo, la pressione differenziale ammissibile, la lunghezza preferita della cartuccia, il materiale dell'alloggiamento e i requisiti di ridondanza.
Per un bilancio preliminare, inizia con cinque cartucce ad alta portata da 60 pollici: quattro in funzione e una di riserva. Per quanto riguarda l'approvvigionamento, richiedere la curva di portata, calcolare la portata corretta, verificare la velocità all'ugello e ottenere una conferma scritta della pressione differenziale prevista in condizioni di pulizia.
