Strategia di sostituzione delle cartucce per le linee di pretrattamento di desalinizzazione

Il cardine silenzioso della maggior parte dei programmi di sostituzione delle cartucce

I filtri esistono silenziosamente.

Una cartuccia può sembrare innocua sul foglio di manutenzione, mentre sta già aumentando la pressione di alimentazione, creando difetti sotto i lotti di solidi, coprendo le carenze di filtrazione dei media a monte e spingendo gli operatori verso una fattura per la pulizia delle membrane che nessuno ha preventivato. Allora perché così tanti impianti cambiano ancora le cartucce in base alla programmazione?

Inizialmente dirò una cosa impopolare: una routine di sostituzione del filtro a cartuccia di 30 o 90 giorni non è un metodo. Si tratta di un'abitudine di approvvigionamento con un gilet di sicurezza.

La documentazione tecnica pubblica conferma il disagio. Una valutazione sulla desalinizzazione a osmosi inversa del 2024 afferma che la RO rappresenta circa 70% dell'utilizzo globale della desalinizzazione, il che suggerisce che piccoli errori di pretrattamento si traducono in enormi spese operative. Un rapporto SWCC del 2023 ha osservato che i sistemi di filtraggio a cartuccia nel pretrattamento SWRO vengono in genere cambiati ogni 3 mesi, ma “in genere” non è come “appropriato per il consumo, la stagione, le quantità di alghe, il dosaggio del coagulante o la geometria della cartuccia”.”

Cosa fa in realtà la cartuccia prima del treno RO

I filtri a cartuccia per il pretrattamento della desalinizzazione non servono a salvare un impianto di pretrattamento negativo. Sono il parapetto finale prima della pompa ad alta pressione e delle membrane RO.

Questa distinzione è problematica. Una cartuccia da 5 μm a valle della purificazione dei media, dell'UF o dell'MF dovrebbe catturare molto limo, fibre rotte, pezzi di conchiglia, carryover ferrico e occasionalmente granelli che non dovrebbero raggiungere lo strato distanziatore della membrana. Nella desalinizzazione dell'acqua salata, le classificazioni comuni sono 1, 2, 5, 10 e 25 μm, con 5 μm comunemente utilizzati; la caduta di tensione della cartuccia pulita è spesso definita al di sotto di 0,2 bar, mentre la sostituzione è tipicamente impostata intorno a 0,7-1,0 bar, o 10-14 psi.

Questo è il vero videogioco: non “Per quanto tempo è durato il filtro?”, ma “Cosa ha impedito al filtro di entrare nel treno RO?”.”

Se la cartuccia sta catturando un po' di tonnellate di acqua di lavaggio, va bene. Se invece sta rimuovendo i solidi di tutti i giorni, il vostro pretrattamento a monte non è adatto.

La pressione differenziale è il primo testimone, non l'intero test.

La pressione differenziale del filtro a cartuccia è la diminuzione della sollecitazione in tutto il serbatoio della cartuccia, determinata tra i rubinetti a monte e a valle a una portata nota.

Semplice? Si. Adeguato? No.

I documenti dell'area PVRO del Bureau of Improvement trattavano della pressione differenziale attraverso i filtri a cartuccia come segnale di protezione della membrana e avvertivano che la mancata modifica delle cartucce poteva ridurre la durata della membrana RO e danneggiare gradualmente la pompa. Questa è la versione pulita. La variante più sporca è la seguente: la pressione differenziale ci dice che è successo qualcosa, ma non ci dice sempre perché.

Una grande tecnica di sostituzione del filtro a cartuccia registra:

• Flusso di alimentazione per serbatoio o per treno
• Stress a monte e a valle
• Livello di temperatura
• SDI15 prima e dopo le cartucce
• Torbidità, idealmente in NTU con note occasionali
• TOC/COD durante gli eventi algali o di drenaggio
• Tipo di cartuccia, dimensione, grado di micron, tappo terminale, numero di lotto intero
• Modifiche ai coagulanti e alla declorazione, tra cui FeCl3, polyDADMAC, NaOCl e SMBS.
• Ore di funzionamento reali, non solo giorni di calendario

Ecco il punto cruciale: se l'SDI supera lo 0,5 nel conteggio delle cartucce su base regolare, la cartuccia non è più una semplice protezione. Sta recuperando un pretrattamento che ha smesso di funzionare. Questa non è una storia di successo della cartuccia. Si tratta di un'indagine a monte.

Il tipo di cartuccia modifica l'impostazione del guasto

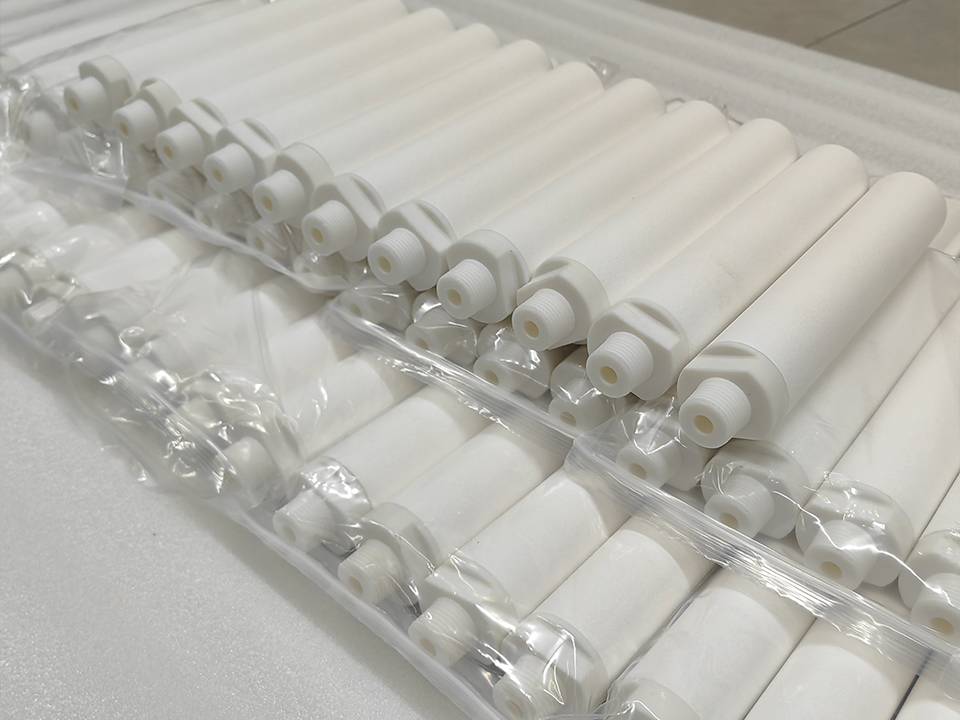

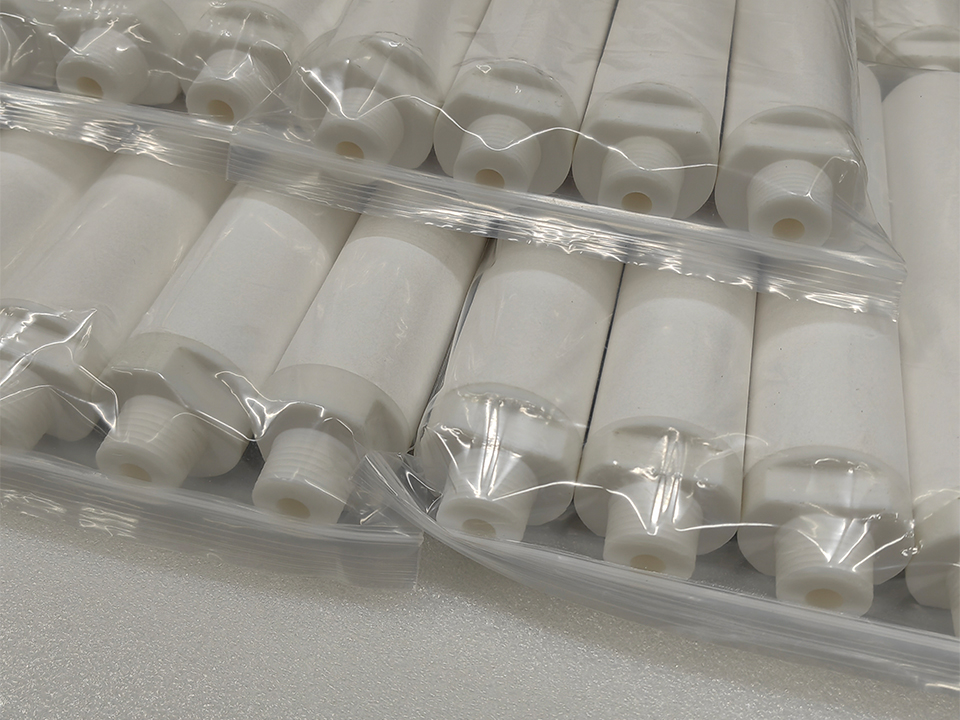

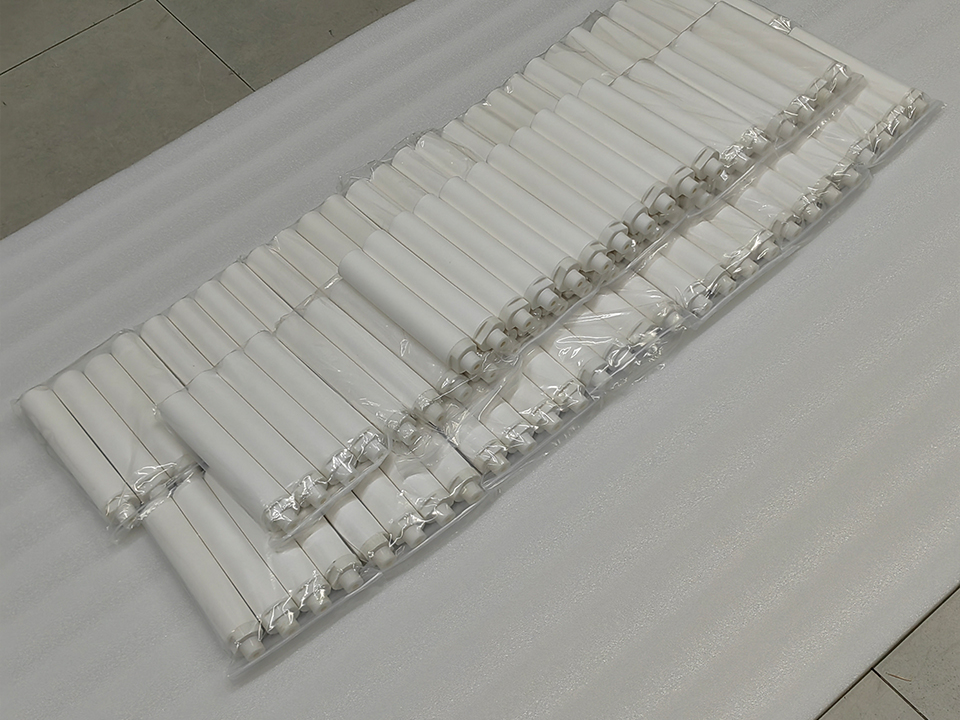

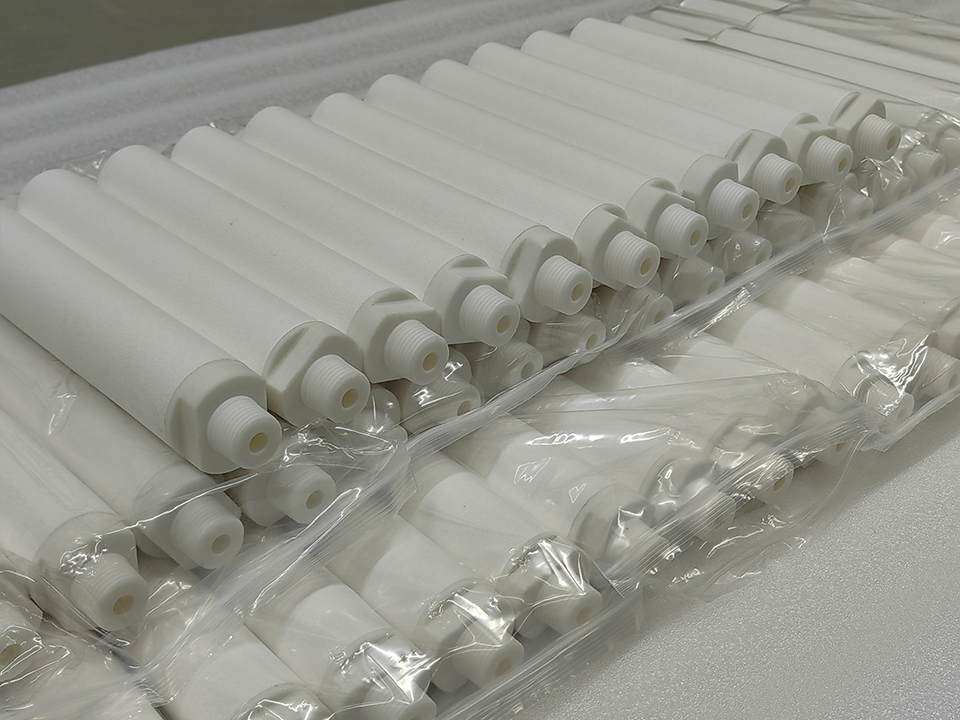

A Cartuccia filtrante di profondità in PP melt-blown agisce in modo diverso da una cartuccia a membrana pieghettata. I media di profondità si caricano gradualmente, di solito con una maggiore tolleranza allo sporco. I supporti pieghettati offrono una superficie maggiore e una ritenzione più netta, ma possono accecarsi rapidamente quando compaiono prodotti organici, fanghi ferrici o sostanze organiche simili all'olio.

A Cartuccia di ricambio per detriti DOE PP può essere del tutto ragionevole in una soluzione di lucidatura a basso rischio, ma non amo la geometria DOE in condizioni di mare agitato, dove l'impaccamento di sabbia, il pericolo di bypass e la disciplina delle tenute finali diventano dolorosi. Il SOE con doppio O-ring è di solito la risposta ingegneristica migliore quando la linea subisce oscillazioni di pressione.

Per una grande lucidatura o una soluzione specializzata, un cartuccia filtrante a membrana plissettata in PP/PTFE potrebbe sembrare attraente in teoria. Ma vi prego di non gettare cartucce da 0,2 μm in una linea di pretrattamento di desalinizzazione sporca e chiamarla progettazione di qualità. È così che si acquista la perdita di pressione con un ordine.

Nei casi in cui i solidi sono duri, taglienti o termicamente aggressivi, una Cartuccia filtrante sinterizzata porosa da 1 micron SS316 possono avere un senso in specifiche responsabilità di filtrazione dei fluidi di nicchia. Nel pretrattamento RO in acqua salata, tuttavia, è importante l'insieme completo: cartuccia, guarnizione, piastra di appoggio, metallurgia del serbatoio, autocontrollo del tubo di drenaggio e volontà del conducente di abbandonare prima del collasso.

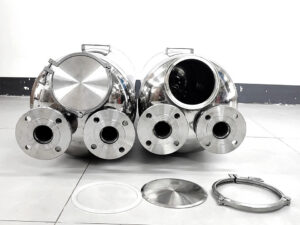

E non trascurate le proprietà immobiliari. A Filtro in acciaio inox SS304/SS316 immobiliare non è solo un contenitore; è un limite di pressione, una scommessa di deterioramento e il luogo in cui una cattiva sicurezza si trasforma in un bypass impercettibile.

La regola dell'esperto: Cambiare in base al modello, non al panico

La routine di sostituzione del filtro a cartuccia più efficace utilizza tre fattori contemporaneamente.

Inizialmente, utilizzare la pressione differenziale normalizzata. Non confrontare la dP del lunedì a 80% di circolazione con la dP del venerdì a 100% di flusso e pensare di avere una tendenza.

In secondo luogo, la durata del cappuccio. Anche se il dP rimane basso, la crescita organica, il trasporto, lo scorrimento del tappo terminale e le sacche stazionarie possono ancora danneggiarvi. In acqua di mare buona, con SDI15 costantemente inferiore a 2, le cartucce possono spesso funzionare molto più a lungo; in un servizio SWRO tipico, 6-8 settimane sono un'aspettativa iniziale difendibile, non una normativa.

Terzo, creare una linea guida per le occasioni. La marea rossa, il deflusso delle tempeste, il dragaggio, la manutenzione dell'impianto di aspirazione, la rottura della fibra UF, il sovradosaggio ferrico o un improvviso picco di torbidità devono far passare la cartuccia da “consumabile di routine” a “sacchetto di prova”.”

L'esempio di Nemmeli SWRO di Chennai è un avvertimento vantaggioso poiché collega l'esperienza operativa reale ad un elevato COD/TOC e a frammenti bianchi leggeri che hanno un impatto sul funzionamento in acqua salata a partire dal 2019; questo è esattamente il tipo di instabilità organica e particellare che danneggia i periodi di sostituzione dei fogli di calcolo freddi.

Tabella di approccio per la sostituzione delle cartucce

Metodo	Quando gli operatori lo usano	Cosa risolve	Cosa sbaglia	Il mio giudizio
Sostituto di solo calendario	Ogni 30, 60 o 90 giorni	Facilità di acquisto e di gestione del personale	Ignora le alghe, le trombe d'aria, i cambiamenti di circolazione e i guasti a monte.	Accettabile solo come limite massimo di durata
Innesco a pressione differenziale	Regolazione a 0,7-1,0 bar o 10-14 psi	Traccia l'imballaggio effettivo	Se il flusso non è normalizzato, il risultato è fuorviante	Miglior grilletto centrale
Trigger basato su SDI	Modificare o valutare quando le modifiche SDI cambiano	Collega il comportamento della cartuccia al pericolo di incrostazioni del RO	Lento, manuale, dipendente dall'operatore	Ottimo per la diagnosi medica
Sostituzione basata su eventi	Dopo le tempeste, i fiori, l'accesso alle conchiglie, la rottura dell'UF	Cattura i brutti fallimenti del mondo reale	Può aumentare gli investimenti in materiali di consumo	Indispensabile per le linee di acqua salata
Politica integrata	dP + SDI + tempo di esecuzione + registro delle occasioni	Saldi di pericolo e di spesa	Richiede disciplina	L'unica tecnica seria

Come modificare i filtri a cartuccia nelle linee di pretrattamento per la desalinizzazione

Il lavoro è meccanico, ma il ragionamento è forense.

Chiudere o separare il serbatoio della cartuccia secondo la procedura di blocco dell'impianto. Depressurizzare gradualmente. Scaricare completamente i tubi. Aprire l'immobile e ispezionare prima di toccare i componenti. Le cartucce sono caricate in modo uniforme? Un lato è più sporco? I tappi di chiusura sono deformati? Ci sono fanghi, granelli di copertura, fanghi ferrici arancioni, film organici neri o sabbia sul fondo?

Quindi rimuovete le cartucce senza trasformare il recipiente in un evento di contaminazione. Riordinare le superfici di appoggio. Controllare le molle, le piastre di contenimento, gli O-ring, i montanti della struttura, i bordi delle lame e i rubinetti a pressione differenziale. Installare le nuove cartucce seguendo l'intero lotto e le istruzioni. Registrare la classificazione in micron, il materiale, la lunghezza, il tipo di estremità e le iniziali dell'operatore.

Avviare con cautela. Sfiatare l'aria intrappolata. Rampa di flusso. Registrare su nastro la dP ordinata alla stessa base di circolazione che si utilizzerà in seguito.

Tuttavia, ecco ciò che apprezzo di più: conservare un campione di cartuccia non pulita dopo le corse insolite. Apritelo. Fotografarlo. Se l'impianto sta perdendo prestazioni RO, quella cartuccia è più conveniente di un esame post-mortem della membrana e di solito più onesta di una conferenza.

Il fallimento che nessuno intende confessare: il Bypass

Il bypass è peggio del collegamento. Una cartuccia tappata urla per lo stress. Una cartuccia bypassata sorride e invia le particelle a valle.

L'esame pilota della desalinizzazione dell'acqua di mare di Scattergood ha messo in luce una lezione spietata tratta dalle precedenti esperienze con gli SWRO: i conducenti devono tenere sotto controllo la pressione differenziale dei filtri a cartuccia, perché le cartucce non controllate possono deviare e consentire il bypass diretto agli aspetti SWRO.

Questa frase deve essere appuntata in ogni area di controllo.

Se si nota una riduzione della dP in condizioni di alimentazione sporca, non bisogna festeggiare troppo presto. Una riduzione del dP può significare acqua pulita. Può anche indicare una guarnizione mancante, un componente collassato, una compressione negativa del tappo terminale, una cartuccia fratturata, una lunghezza del DOE errata o un serbatoio costruito da qualcuno che ha fatto il turno di notte.

Domande frequenti

Qual è il miglior calendario di sostituzione dei filtri a cartuccia per le linee di pretrattamento di desalinizzazione?

Il miglior programma di sostituzione dei filtri a cartuccia è una linea guida basata sui dati che integra la pressione differenziale di base pulita, il flusso stabilizzato, la variazione di SDI, la torbidità di alimentazione, il rischio stagionale e il tempo massimo di soluzione per ogni treno, piuttosto che copiare una data di programma da un foglio del fornitore. In pratica, si inizia con la dP, si conferma con la SDI e si annulla la programmazione dopo la fioritura delle alghe, le tempeste, le occasioni di copertura o i guasti ai filtri a monte.

Quale pressione differenziale del filtro a cartuccia dovrebbe far scattare la sostituzione?

La pressione differenziale del filtro a cartuccia deve essere sostituita quando la diminuzione dello sforzo normalizzato raggiunge la restrizione convalidata dall'impianto, di solito intorno a 0,7-1,0 bar o 10-14 psi nella soluzione di pretrattamento RO, presumendo che l'analisi sia effettuata a un livello di flusso e temperatura simile. Il numero non è magico. Il modello è più importante dell'etichetta di allarme.

Come si sostituiscono esattamente i filtri a cartuccia nelle linee di pretrattamento per la desalinizzazione?

La sostituzione dei filtri a cartuccia nelle linee di pretrattamento per la desalinizzazione prevede l'isolamento e la depressurizzazione del serbatoio, la valutazione dei componenti sporchi, la pulizia delle superfici di fissaggio, la sostituzione delle cartucce con una geometria verificata del punteggio e del tappo terminale, la riattivazione lenta, l'aerazione dell'aria di sfiato e la registrazione della sollecitazione differenziale pulita. L'azione di ispezione non è facoltativa, perché il modello di carico, la feccia, i fanghi ferrici o la contorsione indicano l'azione del pretrattamento a monte.

Le cartucce fuse in PP sono migliori delle cartucce pieghettate per il pretrattamento RO dell'acqua di mare?

Le cartucce fuse in PP sono spesso molto più adatte per il pretrattamento di acque salate sporche o variabili, in quanto la loro struttura profonda resiste all'impaccamento dei solidi, mentre le cartucce pieghettate sono migliori quando l'alimentazione è stabile ed è necessaria una maggiore ritenzione dei frammenti o una superficie più elevata. Una scelta sbagliata può accecare in modo rapido o consentire un rischio eccessivo a valle.

Quando gli operatori devono sostituire le cartucce prima del sistema di allarme pressione?

Gli operatori devono sostituire le cartucce prima del sistema di allarme della pressione quando vi sono prove di un pericolo anomalo per l'acqua di alimentazione, tra cui marea rossa, forti piogge, dragaggio, danni alle fibre UF, sovradosaggio di coagulante, frammenti di conchiglia, movimento inaspettato di SDI, melma biologica o aumento inspiegabile della pressione RO. L'attesa del solo dP è insufficiente quando l'apporto è già stato alterato.

Realizzare il regolamento per la sostituzione prima che il sistema di allarme inizi a urlare

Un impianto di desalinizzazione non ha bisogno di una sostituzione eroica delle cartucce. Richiede una prova regolare delle cartucce.

Stabilire una linea di base dP pulita. Normalizzare ogni analisi. Tracciare SDI15. Immagini di cartucce non comuni. I tappi del programma sono diversi da quelli realmente attivati per la sostituzione. Smettere di soddisfare la lunga durata della cartuccia se il treno RO dietro di essa si incrosta silenziosamente.

Per le linee di pretrattamento di desalinizzazione, la migliore strategia di sostituzione dei filtri a cartuccia non è quella che utilizza meno cartucce. È quella che salvaguarda la durata dello strato di membrana, le pompe ad alta pressione, la sicurezza del recupero e l'affidabilità del conducente quando l'acqua di mare smette di agire.
