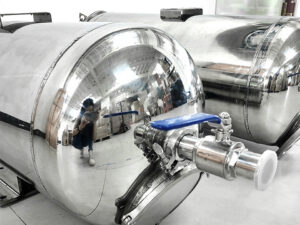

Alloggiamenti per il trattamento di affinamento dell'acqua di produzione destinati a impianti di reiniezione e riutilizzo

Eppure quest’ultimo stadio comporta solitamente le maggiori difficoltà nell’intero processo di trattamento delle acque di produzione: riempimento instabile di solidi, picchi di olio, solfuro di ferro, frammenti di piastre, biofilm, particelle di deterioramento, variazioni di temperatura, sbalzi di pressione e operatori che devono sostituire una cartuccia senza trasformare il skid in un luogo di fuoriuscita.

Allora perché l'alloggiamento sembra ancora un secchio d'acciaio?

La mia opinione è chiara: un sistema di lavaggio ad acqua installato in un immobile non è un semplice contenitore di prodotto. È uno strumento di protezione contro le iniezioni, una garanzia per la membrana, un sistema di manutenzione e – se progettato male – una fonte ricorrente di bypass, ruggine, guasti alle cartucce e arresti imprevisti.

Ecco perché i sistemi di filtrazione a cartuccia destinati al settore petrolifero e del gas devono essere progettati su misura come dispositivi di processo, anziché essere scelti da un catalogo generico.

È proprio nel trattamento di rifinitura dell'acqua che l'economia aziendale trova la sua vera essenza

La Divisione Energia degli Stati Uniti sostiene che quasi tutta l’acqua di produzione venga reimmessa nel sottosuolo, mentre la parte restante venga trattata per essere riutilizzata o scaricata in superficie. Ciò rende il processo di schiarimento adatto sia alla principale via di smaltimento sia al nascente mercato del riutilizzo, ma gli obiettivi di trattamento non sono intercambiabili.

I volumi non sono trascurabili. Un’analisi del 2024 dell’U.S. Geological Survey sullo sviluppo di Eagle Ford ha stimato che l’acqua di formazione prodotta dai pozzi petroliferi fosse in media di circa 60% per ogni volume di petrolio estratto, mentre i pozzi di gas generavano circa 1 milione di galloni di acqua di formazione per ogni miliardo di piedi cubi di gas. Un errore di filtraggio su quella scala non è un semplice inconveniente di manutenzione; finisce per diventare un problema logistico e produttivo.

Il New Mexico mette in luce la pressione del settore industriale. Reuters ha riportato nel settembre 2024 che gli operatori hanno riciclato oltre 85% dell’acqua generata nello Stato nell’ambito delle attività petrolifere e del gas, mentre le esportazioni previste per lo smaltimento dovevano superare i 3 milioni di barili al giorno entro la fine del 2024. Un percorso di trattamento pilota prevedeva la rimozione dei solidi tramite membrana seguita dalla distillazione, ma l’acqua trattata costava comunque più di $2 per barile, con un obiettivo dichiarato di $1. È proprio questo divario di costo a rendere fondamentale l’integrità del pretrattamento.

Una casa non è un treno terapeutico

Un sistema di rifinitura non elimina tutto. Esso trattiene la componente che cattura una determinata porzione di materiale in sospensione in condizioni definite di circolazione, pressione, temperatura ed esposizione chimica. I sali disciolti, grandi quantità di sostanze organiche disciolte e ioni quali Na+, Cl−, Ca2+, Ba2+ e Sr2+ vengono normalmente trattati mediante sistemi di rifinitura convenzionali a cartuccia o a mezzo poroso.

Quella differenza è importante.

Il trattamento di chiarificazione dell'acqua viene solitamente effettuato dopo la separazione grezza olio-acqua, la flottazione, il trattamento con idrocicloni, la chiarificazione, la depurazione con mezzi filtranti, l'ossidazione, la precipitazione chimica o una combinazione di questi processi. Il suo funzionamento può consistere nel controllo finale dei solidi in sospensione prima della reiniezione, nella filtrazione di protezione prima dell’ultrafiltrazione o dell’osmosi inversa, oppure nella protezione degli spazi di stoccaggio e delle apparecchiature di distribuzione nei sistemi di riutilizzo dell’acqua di processo.

Di conseguenza, l’impianto deve garantire sei funzioni senza problemi: distribuire il flusso in modo uniforme, sigillare ogni cartuccia, resistere alla pressione, resistere alla corrosione, consentire lo sfiato e lo scarico in sicurezza e permettere una manutenzione ripetibile. Un valore nominale in micron non può compensare una piastra tubiera deformata, un O-ring danneggiato, un montaggio inadeguato della cartuccia o un percorso di bypass interno.

Il reiniezione e il riutilizzo non sono esattamente la stessa cosa

Il trattamento delle acque di produzione destinate alla reiniezione è improntato alla compatibilità con lo sviluppo del giacimento e alla capacità di iniezione. L’obiettivo è limitare la presenza di solidi in sospensione, goccioline di petrolio, incrostazioni precipitate, batteri e particelle di ruggine che possono ostruire i colli dei pori, formare un letto filtrante, aumentare la pressione alla testa del pozzo o aggravare il fenomeno di “souring”.

Di conseguenza, i sistemi di reiniezione dell’acqua progettati richiedono più di un semplice basso indice di torbidità in uscita. È necessario dimostrare che l’acqua filtrata rimarrà sicuramente chimicamente idonea anche in caso di variazioni di pressione, temperatura, tempo di permanenza e condizioni della fonte idrica.

Il riutilizzo modifica il punto di arrivo. L'acqua riutilizzata per la fratturazione idraulica può sopportare elevati livelli di solidi totali in sospensione, purché vengano gestiti la durezza, il ferro, i solfati, i microrganismi e la compatibilità chimica. L'acqua destinata ad usi industriali o agricoli al di fuori del sito di estrazione deve soddisfare requisiti normativi molto più rigorosi, che comprendono sostanze organiche, tossicità, radionuclidi, salinità e limiti specifici per l'applicazione.

La cautela normativa è reale. Durante le audizioni tenutesi nel New Mexico nel maggio 2024, i funzionari hanno suggerito di autorizzare progetti pilota e dimostrativi, pur vietando inizialmente lo scarico di acque trattate o non trattate, poiché lo Stato non è ancora in grado di specificare quali combinazioni di screening e trattamento garantirebbero la sicurezza. Questo non è un atteggiamento anti-tecnologico. È un monito contro la convinzione errata che l’acqua limpida sia automaticamente acqua sicura.

I contaminanti che riducono silenziosamente la capacità di iniezione

Il contaminante più evidente è la sabbia. Quelli più costosi sono in genere molto meno evidenti.

Il solfuro di ferro, FeS, può formare solidi neri e morbidi che intasano rapidamente i filtri. Il solfato di bario, BaSO₄, e il solfato di stronzio, SrSO₄, possono precipitare quando si mescolano acque non idonee. Il carbonato di calcio, CaCO₃, reagisce alle variazioni di pressione, temperatura, alcalinità e anidride carbonica. Il deterioramento comporta l’aggiunta di ossidi di ferro e frammenti metallici. I batteri solfato-riduttori possono generare biomassa e problemi legati all’H₂S. Il ritorno di olio può formare strati o particelle filtrabili e alterare la curva di caduta di pressione.

E le fasi della reazione chimica.

La banca dati geochimica nazionale sulle acque di produzione dell’USGS contiene informazioni relative a circa 18.000 pozzi di petrolio, gas e salamoia. L’USGS segnala inoltre notevoli variazioni nei livelli di boro, bromuro, bario, radio, salinità iniziale e in vari altri parametri nei campioni di acque di produzione. Un campione prelevato da un singolo campionamento viene quindi selezionato da una fotografia, non dall’area operativa.

Preferisco vedere i dati relativi a trenta giorni di pressione differenziale, portata, temperatura, presenza di oli e grassi, torbidità, solidi sospesi totali, granulometria, ferro, solfati, bario, durezza, pH e batteri piuttosto che una patinata garanzia del fornitore riguardo alla “elevata capacità di trattenere la polvere”.”

Gli immobili più efficaci in termini di aumento del valore dell'acqua vengono selezionati in base alla variabilità, non alle medie.

Come scegliere i filtri per l'acqua di produzione

Partendo dalla modalità di guasto, non dal catalogo.

Specificare il valore limite dell'acqua trattata

Per la reiniezione, procurarsi i dati relativi all’iniettività, al livello di sviluppo delle informazioni sulla sensibilità, alla distribuzione granulometrica e uno studio di compatibilità per le acque miste.

Per il riutilizzo a monte delle membrane, definire la concentrazione ottimale di solidi e olio che il fornitore dello strato membranoso è disposto ad accettare. Per lo stoccaggio o il trasferimento, specificare se l’impianto ha lo scopo di controllare i sedimenti, proteggere le pompe o fungere da barriera finale.

Definire correttamente l'intervallo di pressione

La pressione di layout non corrisponde alla pressione di esercizio normale.

Si devono considerare la pressione di chiusura della pompa, le condizioni di uscita ostruita, la dilatazione termica, le sollecitazioni dovute alla pulizia, i picchi transitori e la sollecitazione differenziale massima che una parte intasata può generare. Un sistema classificato come idoneo per la linea, ma combinato con un elemento che si guasta prematuramente, rimane comunque un sistema debole.

Adattare la metallurgia alla chimica vera e propria

L'acciaio inossidabile 316L è il più diffuso, ma "tipico" non significa "universale".

La concentrazione di cloruri, il livello di temperatura, l’H₂S, la CO₂, l’accesso all’ossigeno, i prodotti chimici di pulizia, i problemi di saldatura, le fessure e le zone di stasi influenzano tutti la scelta del materiale. In condizioni di esercizio gravose potrebbero essere indicati acciai inossidabili duplex o super-duplex, acciaio al carbonio rivestito, polimeri rinforzati con fibre o componenti interni non metallici; tuttavia, ciascuno di essi comporta specifiche problematiche relative alla produzione, alla messa a terra, alla pressione, all’ispezione e alla riparazione.

Gestire le guarnizioni come elementi di processo

L'EPDM, l'FKM, il PTFE e altri materiali per guarnizioni reagiscono in modo diverso agli idrocarburi, agli ossidanti, agli acidi, alle sostanze caustiche, alle temperature e alla decompressione.

Specificare il materiale della guarnizione, la resistenza, i requisiti di certificazione, la tecnica di sostituzione e la periodicità di sostituzione. La semplice menzione di “Viton” in un preventivo non è affatto sufficiente.

È necessaria un'interfaccia per cartucce senza bypass

Verificare la resistenza alla lunghezza della cartuccia, la geometria del tappo terminale, la compressione della molla, la tenuta con guarnizione a lama o piatta, l’uniformità della piastra tubiera, la disposizione dei dispositivi di fissaggio e il rischio di errori di configurazione.

Negli impianti con più prese, un componente non correttamente inserito può compromettere silenziosamente l'intero circuito della presa elettrica.

Manutenzione dell'impianto direttamente all'interno della nave

Chiedete dove finisce il gas raccolto. Chiedete dove viene scaricato il liquido sporco. Chiedete se una cartuccia piena può essere sollevata in tutta sicurezza. Chiedete esattamente in che modo gli operatori si assicurano che non ci sia pressione prima di aprirla.

Allora chiediti cosa succede alle 2 del mattino durante un’emergenza.

Per lavori pilota a bassa pressione o per la raccolta di solidi specifici, filtri in PE sinterizzato per soluzioni liquide potrebbe rappresentare un’alternativa permeabile e personalizzabile. Un relativo elemento filtrante in PE pulibile tramite controspurgo è caratterizzato da una gamma di precisione compresa tra 0,2 e 140 µm, lunghezze da 120 a 600 mm e una scelta standard di 5 µm. Questi valori sono validi per lo screening iniziale, ma non sostituiscono la verifica della resistenza al collasso, della compatibilità chimica, della ritenzione assoluta, delle sostanze estraibili, dei limiti di pulizia e delle tendenze all’incrostazione dell’acqua di produzione.

Una geometria personalizzata può risolvere i problemi legati a uno slittamento fastidioso. Il modello proposto Formati dei filtri in plastica sinterizzata OEM comprendono UHMWPE, HDPE, PP, PA, PTFE, tubi, piastre, aste, tappi e forme speciali. Tuttavia, la scelta della famiglia di materiali è solo il primo aspetto da considerare. La circolazione nei pori, il supporto meccanico, il livello di temperatura, il fissaggio, i cicli di pressione e la facilità di pulizia determinano se il componente è idoneo all’applicazione.

Non confondere la caratteristica con il materiale. A filtro autosigillante in plastica permeabile Progettato per lo sfiato di una sacca di drenaggio clinico e per la tenuta in caso di fuoriuscita di fluidi, può utilizzare PE e funzionare a pressioni superiori a 50 kPa; tuttavia, ciò non lo qualifica come elemento per acqua prodotta ad alta pressione.

Polimero simile. Compito diverso.

Contrasto tra reiniezione e riutilizzo nel settore immobiliare

Fattore determinante	Servizio di reiniezione	Riutilizzo dell'acqua di fratturazione	Pretrattamento per il riutilizzo fuori campo	Effetto immobiliare
Obiettivo principale	Proteggere l'iniettività dello sviluppo	Miscelazione a scudo, pompe e chimica	Tutela dei trattamenti avanzati e dell'uso finale	Specificare l'endpoint prima del punteggio Micron
Principali pericoli legati al particolato	Sabbia, FeS, intervallo, deterioramento dei solidi, biomassa	Solidi sospesi, ferro, precursori della gamma	Particelle fini, goccioline d’olio, accelera	Prendi in considerazione una depurazione graduale o doppia
Sali liquefatti	Di norma, se opportuno	Generalmente tollerato entro i limiti chimici	Spesso richiedono la rimozione a valle	La depurazione delle cartucce non è desalinizzazione
Controllo del sebo	Prevenire l'ostruzione dei pori e la formazione di depositi sul filtro	Protezione contro le interferenze procedurali	Membrane sicure e qualità dell'acqua finale	Verificare il carico di petrolio, non solo il TSS
Conto di pressione	Solitamente elevati e variabili	Da modesto a elevato, a seconda del sito	Spesso ridotto dopo la compensazione	Includere il rialzo, la chiusura e il differenziale dell'elemento sporco
Progetto di funzionamento preferito	Programma intenso e continuativo	A progetto o a tempo indeterminato	Alimentazione costante per un trattamento delicato	Gli immobili duplex potrebbero comportare un costo di capitale più elevato
Statistiche di riconoscimento	Inettività, aumento della tensione, scorrimento dei solidi	Efficienza di miscelazione e protezione dei dispositivi	Incrostazioni e avvelenamento della membrana, conformità all'uso finale	Visualizza l'uscita di alta qualità e il ΔP l'uno rispetto all'altro

La situazione nel New Mexico mette in luce il vero ingorgo

La tecnologia va avanti. La fiducia in se stessi procede più lentamente.

Nell’aprile 2024, il Dipartimento dell’Energia degli Stati Uniti ha stanziato $75 milioni in cinque anni per la seconda fase della National Alliance for Water Advancement, con l’obiettivo di ridurre i costi e il fabbisogno energetico della desalinizzazione e del riutilizzo dell’acqua. Tale finanziamento è significativo poiché il riutilizzo dell’acqua trattata non dipende da un’unica membrana miracolosa, ma richiede un approccio integrato che comprenda trattamento, distribuzione, monitoraggio, gestione dei residui e validazione sul campo.

I piloti del New Mexico mettono inoltre in luce una dura realtà: l’impianto di trattamento può produrre acqua visibilmente limpida e tuttavia lasciare le autorità di regolamentazione, le comunità locali e gli autisti a interrogarsi su composti non identificati, radionuclidi, rifiuti residui ed esposizione prolungata.

Reuters ha illustrato un progetto pilota che utilizzava la filtrazione e la depurazione a membrana, mentre il concentrato di colore ruggine veniva reimmesso in un pozzo di smaltimento. L’acqua è diventata più pulita. I rifiuti non sono scomparsi.

È proprio qui che entra in gioco l’alloggiamento di lucidatura. Una depurazione finale stabile riduce al minimo gli impatti dei solidi sui costosi dispositivi a valle, crea una barriera quantificabile e fornisce un punto di controllo fisico.

Eppure andrebbe dotato di strumenti di monitoraggio.

Come minimo, vorrei conoscere la pressione in ingresso e in uscita, la sollecitazione differenziale, la portata, la temperatura, un sistema di allarme per ΔP elevato, prese di campionamento, uno sfiato, un tubo di scarico e la tracciabilità delle cartucce.

Nessuna informazione, nessuna prova.

La cruda realtà sull’acqua di produzione “ideale” che valorizza gli immobili

L'immobile più redditizio non è quello con il prospetto informativo più corposo.

Si tratta di un sistema che garantisce la stabilità della tenuta in presenza di soluzioni contaminate, raggiunge una sollecitazione differenziale finale prevedibile, si apre senza esporre gli operatori alla pressione intrappolata o all’H₂S, è compatibile con cartucce reperibili in modo continuativo e resiste alla miscela di cloruri, temperatura e gas acido senza presentare ruggine imprevista.

Sono scettico riguardo a tre affermazioni.

In primo luogo, “acciaio inossidabile” privo di indicazione della qualità, dei criteri di deterioramento, delle specifiche di saldatura e del documento di passivazione.

In secondo luogo, “5 micron” senza specificare se si tratti di prestazioni nominali o assolute e senza indicare un metodo di analisi.

In terzo luogo, “elevata portata” senza curve di caduta di pressione “pulite” e “sporche” al livello effettivo di spessore e temperatura.

Una richiesta di preventivo completa dovrebbe includere il tipo e la pressione di esercizio, il tipo e la temperatura di esercizio, la gamma di portata, l’analisi dell’acqua, il carico di solidi, la distribuzione granulometrica, la presenza di olio e gas, H₂S e anidride carbonica, cloruri, pH, prodotti chimici di pulizia, requisiti per aree pericolose, requisiti di collegamento, tolleranze di usura o base dei materiali, dimensioni delle cartucce, definizione delle prestazioni, pressione differenziale massima, tipo di chiusura, requisiti aggiuntivi, requisiti normativi, documentazione di collaudo e requisiti relativi ai pezzi di ricambio.

Sembra una richiesta impegnativa.

Fantastico.

Domande più frequenti

Che cos’è il processo di schiarimento dell’acqua di produzione?

La depurazione dell'acqua di produzione è l'ultima fase di controllo dei solidi e delle goccioline utilizzata dopo la separazione di massa per proteggere un pozzo di iniezione, lo strato di membrana a valle, il sistema di stoccaggio o il processo di riutilizzo da problemi ricorrenti legati a sostanze in sospensione, olio libero, residui di corrosione, frammenti di incrostazioni e solidi biologici che le fasi di trattamento precedenti non sono riuscite a rimuovere in modo affidabile.

Si tratta in genere di un'azione di filtrazione, non di un processo completo di trattamento delle acque. La sua efficacia dipende dalla tenuta strutturale, dalla granulometria del materiale filtrante, dal profilo di carico, dalle condizioni chimiche a monte e dalla tecnica di sostituzione adottata dall'operatore.

Come faccio a scegliere un impianto di depurazione dell'acqua di produzione?

È necessario selezionare un sistema di filtrazione dell’acqua di produzione in base alla corrispondenza tra i suoi parametri nominali di pressione, i materiali metallici a contatto con il fluido, la composizione chimica delle guarnizioni, gli standard di collegamento, la geometria delle cartucce, la portata di circolazione, il limite di pressione differenziale e le modalità di manutenzione, da un lato, e le caratteristiche chimiche effettive dell’acqua del sito, il livello di temperatura, il carico di solidi, la pressione di esercizio, i problemi riscontrati e il risultato finale richiesto per l’acqua trattata, dall’altro.

Successivamente, verificare l’opzione utilizzando acqua rappresentativa, non basandosi su ipotesi relative all’acqua pulita. Monitorare il ΔP in funzione della portata e dei solidi in uscita, in modo che il team possa stabilire se il filtro sta funzionando normalmente, se si sta verificando un bypass o se si sta guastando.

Qual è il valore ottimale in micron per la reiniezione di acqua trattata?

Non esiste una classifica globale dei micron più adatti per la reiniezione dell’acqua di produzione, poiché il valore limite appropriato dipende dal comportamento dei pori e delle gole della formazione, dalla distribuzione granulometrica, dal trascinamento di petrolio, dalle caratteristiche di iniezione, dai test di filtrabilità e dal fatto che la classificazione sia nominale o assoluta; un singolo valore fornito da un fornitore rappresenta quindi un’indicazione di partenza, non una base di progettazione.

Un piano graduale potrebbe trascurare un aspetto davvero importante qualora il flusso presenti forti oscillazioni nella percentuale di solidi. La prova pilota deve valutare la portata, l'aumento di pressione, il passaggio dei solidi, la durata delle cartucce e la risposta in termini di iniettività.

L'acciaio inossidabile è adatto per la finitura delle superfici idriche negli immobili?

L'acciaio inossidabile può essere ideale per la lucidatura con acqua generata quando la qualità scelta, l'elevata qualità delle saldature, la passivazione, l'esposizione diretta ai cloruri, il livello di temperatura, la concentrazione di idrogeno solforato, il carico di anidride carbonica e i prodotti chimici di pulizia rimangono entro un intervallo di corrosione comprovato; Il 316L è comunemente utilizzato, ma le soluzioni ad alto contenuto di cloruri o acide potrebbero richiedere una lega o un rivestimento più resistente.

La decisione dovrebbe derivare da un’analisi del deterioramento, non dalla prassi. Fessure, tubi di scarico ostruiti, infiltrazioni di ossigeno e giunti tra metalli dissimili possono vanificare una scelta dei materiali altrimenti ragionevole.

È possibile desalinare l'acqua di produzione tramite un alloggiamento per cartucce?

La depurazione tramite filtri non desalinizza l’acqua prodotta, poiché la filtrazione a cartuccia e a mezzo poroso elimina principalmente i frammenti in sospensione e le goccioline disperse, mentre gli ioni disciolti come Na+, Cl−, Ca2+, Mg2+, Ba2+ e Sr2+ passano attraverso il sistema; la desalinizzazione richiede una procedura diversa, come l’uso di membrane, la purificazione, la dissipazione o un’altra tecnologia di separazione dei sali.

Il sistema di pretrattamento potrebbe comunque essere necessario, poiché gli impianti di desalinizzazione sono sensibili alla presenza di solidi, olio, incrostazioni accelerate e sostanze organiche. Un efficace pretrattamento riduce il rischio di incrostazioni e favorisce l’alimentazione a valle.

Definire nuovamente la situazione immobiliare prima delle modifiche relative all'acqua

Inviate le specifiche operative effettive – non un prezzo generico basato sul flusso – e richiedete al fornitore di rispondere punto per punto. Includete i dati relativi alla composizione chimica dell’acqua, le informazioni sui bit, il carico di olio, i transienti di pressione, la temperatura, il metodo di pulizia, l’efficienza delle cartucce, l’intervallo di sostituzione previsto, i requisiti normativi e l’accessibilità per gli operatori.

Richiedete quindi la documentazione di supporto: illustrazioni, certificati dei materiali, analisi delle sollecitazioni, dettagli relativi all’adattamento delle cartucce, requisiti di tenuta, curve ΔP, verbali di ispezione e un piano di installazione.

Cambi d'acqua artificiali.

L'alloggio non dovrebbe diventare la variabile seguente.
